《2025年通城学典活页检测八年级物理下册人教版安徽专版》

10. (6分)画出图中重为4.5N的足球在空中飞行时所受重力的示意图。
　　　　　　　　　

答案：
如图所示

11. (6分)物体A沿着斜面匀速下滑,在图中画出物体A受到的重力G和支持力F的示意图。(点O为物体A的重心)
　　　　　　　　

答案：
如图所示

四、实验题(15分)

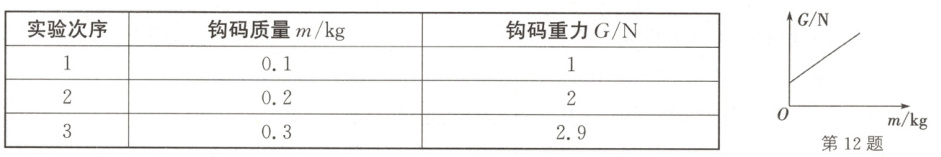

12. （2024·商丘梁园期中）小强同学做“探究物体所受重力的大小与质量的关系”实验：分别测出2个钩码、4个钩码、6个钩码(1个钩码的质量为50g)的重力大小,记录如表：
　　
　　（1）在实验过程中,需要的测量工具有天平和__________。
　　（2）分析表中实验数据,得出的结论是物体所受重力的大小与它的质量成________。
　　（3）本实验需要多次测量,其目的与以下实验中多次测量目的相同的是________。
A. 探究同种物质质量和体积的关系
B. 用刻度尺测量物理课本的长度
　　（4）某同学根据自己测量的数据,绘制出重力与质量的关系图像如图所示,你认为该同学在实验中存在的问题是什么? 答：________________。
　　（5）某小组取质量不同的小铜块、小木块、小铁块各一个,并分别绘制出它们的重力与质量的关系图像,来探究物体所受重力大小与质量的关系,你认为他们的做法______（填“合理”或“不合理”）。

答案：
(1) 弹簧测力计
(2) 正比
(3) A
(4) 弹簧测力计没有校零
(5) 合理

五、计算题(10分)
13. 在一座桥的桥头设立了如图所示的标志牌。
　　（1）它表示什么意思?
　　（2）一辆重力为6×10⁵N的货车能否安全通过该桥? 请通过计算说明。（g取10N/kg）
　　                                                                                                                 　

答案：
(1) “t”是质量的单位，所以标志牌上“50 t”的含义是该桥限载标准为50 t，即过往车辆的最大质量不得超过50 t
(2) 由标志牌可知该桥的最大承受能力为50 t = 5×10⁴ kg，故桥能承受的最大重力G = mg = 5×10⁴ kg×10 N/kg = 5×10⁵ N＜6×10⁵ N；故该货车不能安全通过这座桥
