《2025年名师学案九年级物理下册人教版》

8.(多选)(2024·南充)如图所示，开关S闭合后，电流表的示数分别为I₁、I₂，电压表的示数分别为U₁、U₂、U₃，L₁的电阻小于L₂的电阻，则下列关系中正确的是（ ）

A.I₁ = I₂
B.U₁ ＞ U₂
C.U₁ + U₂ = U₃
D.U₁ = U₂ = U₃

答案： AC

9.(2023·怀化)在如图所示电路中，闭合开关后电压表V₁的示数为2.5 V，V的示数为4.5 V，则电路的电源电压为______V，灯L₂两端电压为______V。

答案： 4.5 2

10.(2023·达州)如图所示，电源电压为3 V，闭合开关S后，电流表A的示数为0.54 A，电流表A₁的示数为0.2 A，则通过小灯泡L₁的电流为______A，通过小灯泡L₂的电流为______A，电压表V的示数为______V。

答案： 0.2 0.34 3

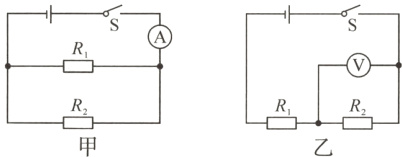

11.(2023·绥化)定值电阻R₁和R₂并联在如图甲所示电路中，电流表的示数为0.5 A，通过R₁的电流为0.3 A，则通过R₂的电流为______A；再将R₁和R₂串联在如图乙所示的电路中，电源电压为5 V，电压表示数为3 V，则R₁两端的电压为______V。

答案： 0.2 2

12.(2024·广西)关于超导材料，下列说法正确的是（ ）
A.是绝缘体材料
B.是半导体材料
C.常温常压下电阻为零
D.用来输电可减少电能损耗

答案： D

13.(2024·广西)如图所示的电路元件是（ ）

A.电阻
B.电池
C.开关
D.灯泡

答案： A

14.(2024·天津)如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（ ）

A.铝芯更细
B.铝芯更粗
C.绝缘皮更薄
D.绝缘皮更厚

答案： B

15.(2024·自贡)如图是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为（ ）

A.A和B
B.A和D
C.B和C
D.B和D

答案： B

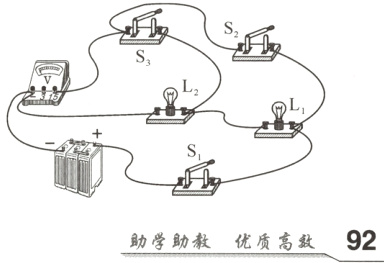

16.(2023·福建)如图所示，电源电压不变，灯L₁、L₂完全相同。闭合S₁，断开S₂、S₃，灯L₁、L₂是________联的。闭合S₁、S₂，断开S₃，电压表示数为U₁；闭合S₁、S₃，断开S₂，电压表示数为U₂，则U₁∶U₂ = ________。

答案： 串 2 : 1
