《2025年名师学案九年级物理下册人教版》

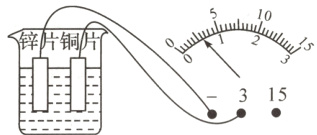

1.(2023·长春)在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）

A.铜片是电池正极
B.锌片是电池正极
C.盐水不导电
D.电压表正、负接线柱接反了

答案： A

2.(2023·常德)如图所示有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连接起来。下列说法错误的是（ ）

A.连接前，A的金属箔张开是因为同种电荷相互排斥
B.连接的一瞬间，自由电子从B流向A
C.连接的一瞬间，正电荷从A流向B
D.连接的一瞬间，金属杆中电流方向是从A流向B

答案： C

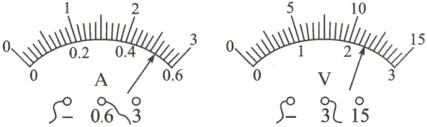

3.(2024·大庆节选)如图所示，电流表读数为______A，电压表读数为______V。

答案： 0.52 2.3

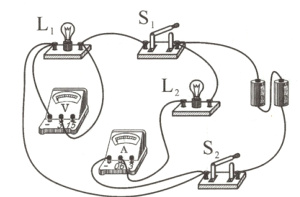

4.(2024·眉山)如图所示电路，闭合开关S₁、S₂，小灯泡L₁和L₂均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）

A.小灯泡L₁与L₂串联
B.电流表测量电路的总电流
C.若只断开S₁，小灯泡L₁熄灭，L₂正常发光
D.若灯L₁突然熄灭，是因为电压表发生断路

答案： C

5.(2024·临沂)如图所示电路的电源电压保持不变，将开关S₁和S₂都闭合，两灯均正常发光。下列判断正确的是（ ）

A.灯L₁和L₂是串联连接的
B.电压表不能测量灯L₂的电压
C.断开S₂后电流表的示数不变
D.两灯的额定电压一定相同

答案： D

6.(2024·云南)如图所示的电路中，电源电压恒定，闭合开关S、S₁和S₂，灯L₁、L₂都正常发光，下列说法正确的是（ ）

A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂示数相等
C.断开S₂，电流表A₂示数变小
D.断开S₂，灯L₁变暗

答案： C

7.(2023·怀化)如图所示的电路，请在虚线框里填上电表符号(选填“A”或“V”)，使开关S闭合后，电阻R₁、R₂都可正常工作。

答案：
