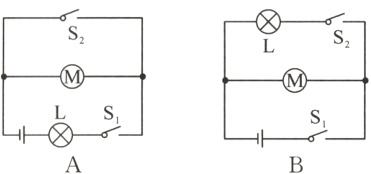

16.(2024·南充)不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是 （ ）

答案： 答案：C
解析：扫码成功后开关S1闭合，指示灯L亮，但电机不工作，说明S1控制指示灯L；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作，说明S1和S2都闭合时电动机才工作；若只戴头盔不扫码则无法骑行，说明S1是必要条件。选项A中，S1闭合，指示灯L和电动机都工作，不符合要求；选项B中，S2闭合，电动机就工作，不符合要求；选项C中，S1闭合，指示灯L亮，S1和S2都闭合时电动机才工作，符合要求；选项D中，S2闭合，电动机就工作，不符合要求。故C正确。

17.(2024·盐城)在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是 （ ）

A.L1短路
B.L1断路
C.L2短路
D.L2断路

答案： 答案：B
解析：闭合开关，灯泡都不发光，说明电路中有断路故障；电压表无示数，说明电压表所测部分之外断路，即L1断路，故B正确。

18.(2024·达州)如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为 （ ）

A.L1短路
B.L2短路
C.L1开路
D.L2开路

答案： 答案：A
解析：由电路图可知，两灯并联，电流表测干路电流，电压表测电源电压。其中一盏灯突然熄灭，两只电表示数均变大，说明电路总电阻变小，总电流变大，电源电压不变。若L1短路，相当于导线直接连接电源正负极，电路总电阻变小，总电流变大，电压表测电源电压不变，符合题意；若L2短路，同理也会造成电源短路，但题目中说一盏灯熄灭，所以不是L2短路；若L1开路或L2开路，电路总电阻变大，总电流变小，不符合题意。故A正确。

19.(双选)(2024·烟台)如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是 （ ）

A.灯泡L1短路
B.灯泡L2短路
C.灯泡L1断路
D.灯泡L2断路

答案： 答案：AD
解析：由电路图可知，两灯串联，电压表测L2两端的电压。闭合开关后发现电压表无示数，可能是L2短路，此时电压表被短路，示数为零；也可能是L1断路，此时电路断路，电压表无示数。若L2断路，电压表有示数且接近电源电压；若L1短路，电压表有示数且测电源电压。故AD正确。

20.(2023·鄂州)如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是 （ ）

A.小灯泡L1断路
B.小灯泡L2断路
C.开关S断路
D.小灯泡L2短路

答案： 答案：C
解析：开关S闭合时，小灯泡L1、L2都不亮，说明电路中有断路故障。用一段导线的两端接触a、b两点时，两小灯泡都不亮，说明断路不在a、b之间；接触b、c两点时，两小灯泡也不亮，说明断路不在b、c之间；接触c、d两点时，两小灯泡都亮，说明断路在c、d之间，即开关S断路，故C正确。

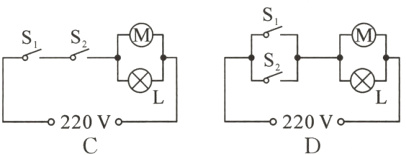

21.(2024·镇江)某学校电动门既可以用遥控器开启，也可以用按钮开关开启。电动门开启时，电动机工作，警示灯L亮起。若取下警示灯L，电动机仍能工作，按下遥控器相当于S1闭合，按下按钮开关相当于S2闭合，符合上述要求的电路是 （ ）

答案： 答案：D
解析：电动门既可以用遥控器开启，也可以用按钮开关开启，说明S1和S2并联；若取下警示灯L，电动机仍能工作，说明警示灯L和电动机并联。选项A中，S1和S2串联，不符合要求；选项B中，警示灯L和电动机串联，不符合要求；选项C中，S1和S2串联，不符合要求；选项D中，S1和S2并联，警示灯L和电动机并联，符合要求。故D正确。
