7.（2024·鸡西）如图所示的各种做法中，不符合安全用电原则的是（　　）
　 　　　　　 　　　　

答案： 7. B

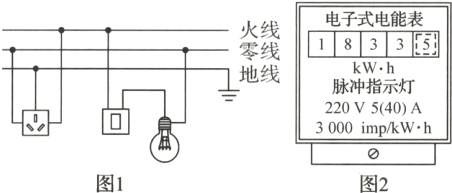

8.（2024·扬州）如图1是家庭电路示意图，插座与灯泡的连接方式是_______联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是_______（火/零）线断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为_______。若家中仅有电饭锅工作，5 min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是_______J。
　

答案： 8. 并 火 8800 3.6×10⁵

9.（多选）（2023·齐齐哈尔）关于家庭电路中的用电知识，下列说法正确的是（　　）
A. 电路中的保险丝熔断后，可以用铜丝或铁丝代替
B. 控制电灯的开关要连接在火线和电灯之间
C. 当发生短路时，电路中电流过大，空气开关自动断开，切断电路
D. 用电器金属外壳接地，可预防金属外壳带电对人造成伤害

答案： 9. BCD

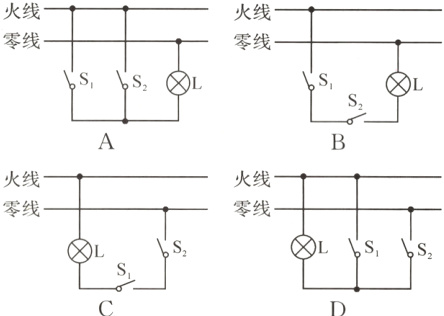

10.（2023·牡丹江）小明设计了一种照明电路图，用两个开关控制一盏灯，闭合任意一个开关，灯都能发光。下列电路图中，既符合上述设计，又符合安全用电要求的是（　　）
　

答案： 10. A

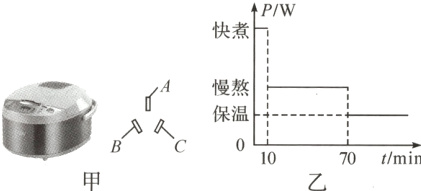

11.（2023·贵州）如图甲所示的家用电饭锅，其金属外壳通过插座的______（选填“A”“B”或“C”）孔接地线。若其内部主要部件有：两个阻值相同的发热电阻、温控开关等，熬煮稀饭时，在温控开关的自动控制下按快煮→慢熬→保温三种不同的发热功率完成工作流程，其中慢熬过程仅有一个发热电阻工作，电功率P随时间t变化关系的图像如图乙所示。若快煮过程电流做功为W1，慢熬过程电流做功为W2，则W1：W2=______。

答案： 11. A 1:3
