《2025年名师学案九年级物理下册人教版》

1. 用试电笔可以辨别火线和零线，也可以判断家庭电路故障。如图所示，当开关闭合后，电路中电灯突然熄灭，用试电笔测试a、b、c、d各点，若试电笔氖管发光出现下列情况时，写出电路可能出现的故障：
(1)试电笔只在a、b两点发光：____________；
(2)试电笔只在d点不发光：______________；
(3)试电笔在a、b、c、d点都发光：__________。

答案： 1.
(1)灯泡 L 断路
(2)c、d 间断路
(3)进户线的零线断路

2. 如图所示是小明家中的部分电路，此时灯和电水壶均正常工作。
(1)由图可知，a是______线，b是______线。
(2)若进户零线断路，则灯____________，电水壶__________（选填“工作”或“不工作”），试电笔接C点时__________。
(3)若电水壶断路，则灯________（选填“工作”或“不工作”），试电笔接B时__________，接D时__________。（后两空均选填“发光”或“不发光”）
(4)若C、D两点间导线断路，则灯__________，电水壶__________，把试电笔插入插座的左孔，氖管____________；插入右孔，氖管__________。

答案： 2.
(1)火 零
(2)不工作 发光
(3)工作 发光 不发光
(4)工作 不工作 不发光 发光

3. (2023·天津)如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）
A. 灯丝断了
B. 灯短路了
C. 开关处断路
D. cd间断路

答案： 3. D

4. (中考·宜昌)在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（ ）
A. 插座发生短路
B. 灯泡发生短路
C. de间断路
D. ef间断路

答案： 4. D

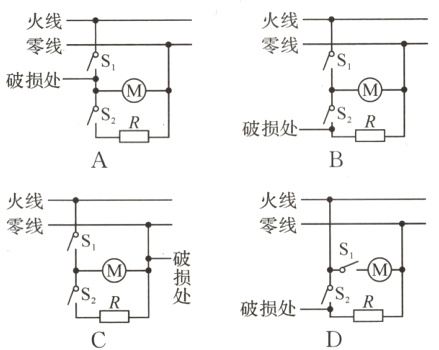

5. (物理与日常生活)小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修工人用试电笔接触吊顶检查时发现：只闭合开关S₁，电动机M正常工作，吹冷风，试电笔氖管不发光；同时闭合开关S₁、S₂，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关S₂，电动机M和电热丝R均不工作，试电笔氖管不发光。选项图中，关于电路连接方式以及与铝合金吊顶接触的导线破损处的描述最合理的是（ ）

答案： 5. B
