9.（2024·眉山）探究“电磁铁的性质”实验时，铁钉 A 端为 N 极，附近的小磁针处于静止状态，如图所示。

请你在图中：
（1）标出 B 点的电流方向；
（2）括号内标出小磁针右端的极性（用“N”或“S”表示）。

答案：

10.（2024·德阳）如图所示，要使滑动变阻器的滑片 P 向左端移动后，通电螺线管的磁性减弱，请用笔画线代替导线将实物图补充完整，并标明通电螺线管右端的极性。

答案：

11.（2023·随州）五一假期小聪和父母到随州大洪山旅游，茂密的森林里丰富的物种深深地吸引着他们，可走着走着迷路了。小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管，又找来一个塑料圆盘用几根细线悬吊起来，然后将螺线管放在这个可以自由水平转动的圆盘上。小聪依靠这个自制装置的引导成功地走出了森林。如图是小聪的自制指南针，图中规定了通电螺线管的 N 极，请用笔画线代替导线画出绕线（画 3 匝示意即可）并在螺线管周围画出一条磁感线。

答案：

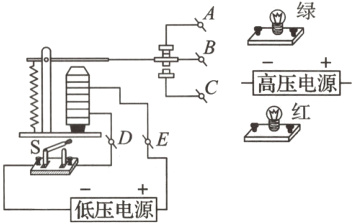

12. 请将图中各器材和元件连成电路，要求开关 S 断开时，绿灯亮；开关 S 闭合时，红灯亮。

答案：

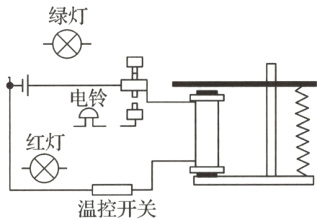

13. 某市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响，红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。
