1.(2024·达州)如图所示电路，电源电压为18 V保持不变，$R_1$、$R_2$为定值电阻，滑动变阻器最大阻值为30 Ω。当滑片P位于最右端，同时闭合$S_1$、$S_2$时，滑动变阻器功率$P_1 = 7.5$ W，电压表示数为$U_1$，电流表示数为$I_1$；P位于最右端，只闭合$S_1$时，滑动变阻器功率为$P_2$，电压表示数为$U_2$，电流表示数为$I_2$；将滑片P移至中点，只闭合$S_1$时，滑动变阻器功率为$P_3$，电压表示数为$U_3$，电流表示数为$I_3$。若$P_2:P_3 = 8:9$，下列说法正确的是 （ ）
　　　　　　
A.$R_1 = 6$ Ω
B.$U_2:U_3 = 3:2$
C.$I_1:I_3 = 5:6$
D.$P_3 = 4$ W

答案： 1. C

2.(2024·新疆)如图所示的电路，电源电压保持不变，甲、乙均为滑动变阻器。开关S闭合后，甲、乙接入电路的电阻分别为$R_{甲}$、$R_{乙}$，此时电路的总功率为$P_0$。若将甲接入电路的阻值增大10 Ω，乙接入电路的阻值减小10 Ω，电路的总功率仍为$P_0$；若将甲接入电路的阻值增大6 Ω，乙接入电路的阻值减小6 Ω，此时，甲的电功率为$P_{甲}$，乙的电功率为$P_{乙}$，则 （ ）
　　　　　　　　
A.$R_{甲}＞R_{乙}$，$P_{甲}＞P_{乙}$
B.$R_{甲}＜R_{乙}$，$P_{甲}＞P_{乙}$
C.$R_{甲}＞R_{乙}$，$P_{甲}＜P_{乙}$
D.$R_{甲}＜R_{乙}$，$P_{甲}＜P_{乙}$

答案： 2. D

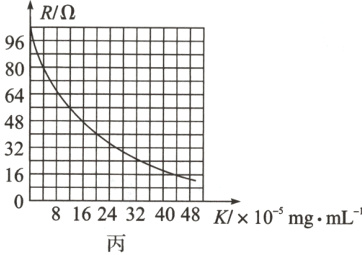

3.(2024·宜宾)(多选)我国交规规定，酒后不能开车。如图甲是一种对驾驶员进行检测的呼气式酒精测试仪，其简化电路如图乙所示，测试仪里面装有酒精气体传感器，它是一种气敏电阻，用符号“$\overset{R}{\square}$”表示，其阻值R随酒精气体浓度K变化图像如图丙所示。已知电源电压为12 V，$R_1$是阻值为20 Ω的定值电阻，设血液酒精浓度$M =$呼出酒精气体浓度$K×2500$，当血液酒精浓度$\geqslant0.2$ mg/mL时，属于饮酒驾驶。下列说法正确的是 （ ）

A.酒精气体浓度越大，电流表示数越大
B.刚达到饮酒驾驶时，R的阻值为64 Ω
C.电流表示数为0.12 A时，不属于饮酒驾驶
D.达到饮酒驾驶，电路消耗的最小功率为1.44 W

答案： 3. ABC
