《2025年名师学案九年级物理下册人教版》

5. (2024·枣庄改编)如图甲所示为“测量小灯泡电功率”的实验装置，已知小灯泡标有2.5V字样。
　　　　　
　　　
　(1)闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，该电路故障可能是小灯泡________。

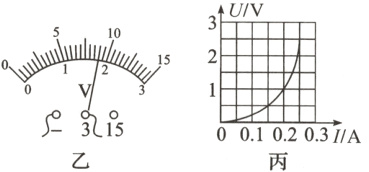

　(2)在检查电路无误后进行实验，当电压表的示数如图乙时，为了测量小灯泡正常发光时的功率,应将滑动变阻器的滑片P向______(选填“A”或“B")端移动，同时眼睛注意观察__________(选填“电压表”“电流表”或“灯泡”),直至灯泡正常发光;
　(3)通过移动滑动变阻器的滑片P,进行多次测量记录数据，并绘制U−I图像如图丙所示，由此可得小灯泡正常发光时的电阻是________Ω,小灯泡正常发光时的功率是________W;
　(4)根据图丙可知小灯泡的电阻是________(选填“变化”或“不变”的，你认为原因是______________________________;
　(5)根据小灯泡的U−I图像和观察到的亮度变化，还可以发现________________________。
　(6)小灯泡用久了，钨丝会变细，在2.5V电压下,小灯泡实际功率________(选填“大于”“小于”或“等于”额定功率。

答案：
(1)短路
(2)B 电压表
(3)10 0.625
(4)变化 灯泡的电阻随温度的变化而变化
(5)灯泡的亮度与实际功率有关，实际功率越大，灯泡越亮
(6)小于

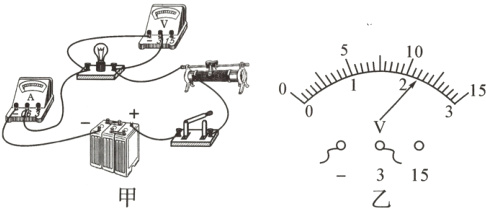

6. (2023·荆州节选)课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6V,小灯泡额定电压为2.5V (正常发光时电阻约为12Ω)。

　(1)为能顺利完成该实验，下列不同规格的滑动变阻器应选用________(选填字母);
　　
A.“10Ω　0.5A"的滑动变阻器
　　
B.“20Ω　2A"的滑动变阻器
　　
C.“5Ω　1A"的滑动变阻器
　(2)电路连接完成后，闭合开关，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮。那么出现该故障的原因是________________;
　(3)故障排除后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向______端移动(选填“左”或“右”)。

答案：
(1)B
(2)小灯泡断路
(3)左
