《2025年名师学案九年级物理下册人教版》

1.（答题模板）用电能表（技术参数如图所示）和停表测量一电热水壶工作时的电功率。
　　　　　　
(1)测量原理是__________。
(2)观察电能表表盘知，每消耗1kW·h电能时，电能表指示灯闪烁__________次。
(3)关闭家中其他用电器，只让电热水壶工作，用停表测量电热水壶工作时电能表指示灯闪烁n次时所用的时间为t，则电热水壶消耗的电功W = __________。
(4)所测量的电热水壶电功率表达式为__________。（用记录的字母、电能表上的技术参数表示）
(5)拓展探究：若发现测量的功率比铭牌上标注的额定功率略小一些，原因可能是下列中的__________（填序号）。
①实际电压偏低
②电热丝阻值偏大
③电热丝阻值偏小
④烧水过程有热损耗

答案：
(1)$P = \frac{W}{t}$
(2)3200
(3)$\frac{n}{3200}$
(4)$P=\frac{n}{3200t}$
(5)①②

2.（2023·宜宾）小明家中安装的电能表如图所示，其中“3 000 r/kW·h”表示接在这个表上的用电器，每消耗1kW·h的电能，转盘转过__________转；小明关闭家里其它所有用电器，只打开空调，观察电能表转盘在1 min内刚好转动了50转，则空调的功率是__________W。
　　　　　　　　　　　　

答案： 3000 1000

3.（2024·盐城）在“对家庭用电的调查研究”综合实践活动中，小明发现家中电能表表盘如图所示，该电能表的示数为__________kW·h，他家同时工作的用电器总功率不能超过__________W。小明想测家中电水壶的功率，只让电水壶在电路中工作，当指示灯闪烁了48次，用时1 min，则该电水壶的功率为__________W。
　　　　　　　　　　　　

答案： 326.6 8800 1800

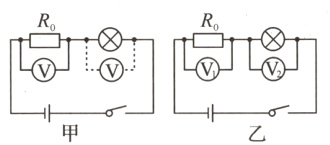

4.（答题模板）用电压表和已知阻值的电阻测灯泡的电功率，在测量时，如图甲所示，将灯泡与已知阻值的电阻R₀串联，用电压表测出R₀两端的电压U₁，求出通过R₀的电流I，即为通过灯泡的电流，表达式为I = __________；用电压表测出灯泡两端的电压U₂，运用公式P = UI即可求出灯泡的电功率P = __________。如果有两个电压表，则中途就不用再拆接电压表，直接测量即可，如图乙所示。
　　　　

答案： $\frac{U_{1}}{R_{0}}$ $\frac{U_{1}U_{2}}{R_{0}}$

5.（2023·泰安节选）实验小组的同学设计了如图所示的电路，利用阻值为R₀的定值电阻和电压表V₁、V₂等器材，测量额定电压为Uₙ的小灯泡L的额定功率，经检查无误后进行实验。请你帮助他们将实验过程补充完整。

(1)闭合开关，移动滑动变阻器的滑片P，使电压表__________（选填“V₁”或“V₂”）的示数为Uₙ，同时读出另一个电压表的示数，记为U；
(2)用已知物理量和测量量的符号表示出小灯泡额定功率Pₙ = __________。

答案：
(1)$V_{1}$
(2)$U_{额}\times\frac{U - U_{额}}{R_{0}}$
