《2025年名师学案九年级物理下册人教版》

3.（2024·无锡）用如图所示的电路测量小灯泡的功率，实验原理是：_________。闭合开关，调节滑动变阻器滑片P，分别使电压表的示数小于、等于和略大于小灯泡的额定电压3.8 V，观察小灯泡的亮度，读出电压表、电流表的示数记录在表中，则小灯泡L的额定功率为_________W，小灯泡的亮度由_________决定。

|实验序号|电压U/V|电流I/A|小灯泡的亮度|
|----|----|----|----|
|①|3.0|0.28|较亮|
|②|3.8|0.30|正常发光|
|③|4.2|0.32|过亮|

答案： P = UI 1.14 实际功率

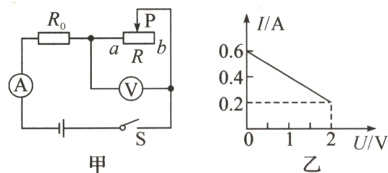

4.（2024·烟台）如图甲所示，电源电压恒定，R0为定值电阻。闭合开关，将滑动变阻器R的滑片P从a端移到b端的过程中，其电流I与电压U的关系图像如图乙所示，则电源电压为_______V，滑动变阻器R的最大阻值为_______Ω，电阻R0消耗的最大功率和最小功率之比为________。

答案： 3 10 9 : 1

5.（2024·临沂）图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示。该玩具的电源电压为4.5 V，闭合开关后，“0.5 V 0.2 W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则 （ ）

A. 指示灯的灯丝电阻为0.8Ω
B. 电动机的发热功率为1.6 W
C. 电动机的额定功率为0.08 W
D. 电路的总功率为1.8 W

答案： D

6.（2024·达州）如图所示是某品牌电热毯内部电路简化图，该电热毯具有高低两挡加热功能，下列说法正确的是 （ ）

A. 只闭合开关S1时，电路处于高温挡
B. 只闭合开关S2时，电路处于低温挡
C. 同时闭合开关S1、S2时，电路处于高温挡
D. 同时闭合开关S1、S2时，电路处于低温挡

答案： C

7.（2024·宜宾）（双选）如图是探究电流热效应的实验装置，两个相同透明容器中密封了等量的空气和电阻R1、R2，其中R1 = 5Ω，R2 = R3 = 10Ω。下列说法正确的是 （ ）

A. 只闭合S1，可以探究电流通过导体产生的热量与电阻的关系
B. 只闭合S1，若电路中的电流为0.2 A，通电1 min电阻R1产生的热量为12 J
C. 闭合S1和S2，通过R1的电流是R2电流的0.5倍
D. 闭合S1和S2后，左侧U形管内液柱的高度差和右侧的高度差一样

答案： AB
