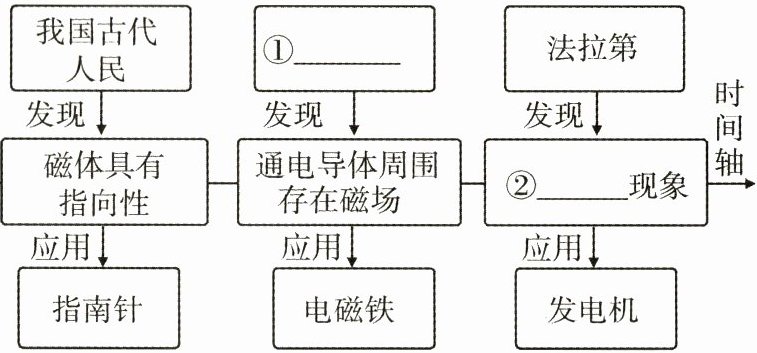

13. (2022·济宁中考)如图是小明按时间顺序梳理的电与磁相关知识结构图，请你补充完整.
①__________；②__________.

答案： ①奥斯特 ②电磁感应

14. 两个磁体之间有力的作用，同名磁极相________；通电导线能使小磁针发生偏转，这是因为通电导线周围存在________；如图所示，把通电导线放在两个磁极中间，磁场对导线的力垂直指向纸内，如果导线中电流方向相反，则磁场对导线的力垂直指向________(选填“纸内”或“纸外”).

答案： 斥 磁场 纸外

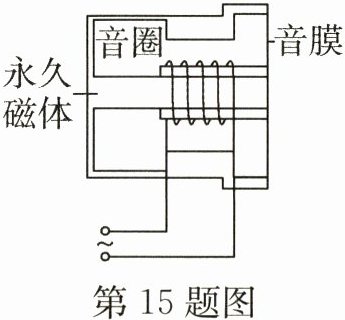

15. 如图所示是一种动圈式耳机的内部结构示意图. 当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜________(选填“向左”“向右”或“左右往复”)运动. 音圈之所以运动，是由于磁场对________有力的作用，此现象中能量转化情况是________________.

答案： 左右往复 通电导体 电能转化为机械能

16. 图甲是法拉第发明的紫铜圆盘发电机模型. 转动摇柄使圆盘旋转起来，电路中就会产生电流. 圆盘相当于图乙中的____________. 如果要改变圆盘发电机产生的电流方向，可采用的方法是____________________(写出一点即可).

答案： 导体AB 改变圆盘的转动方向(或：改变磁场的方向）

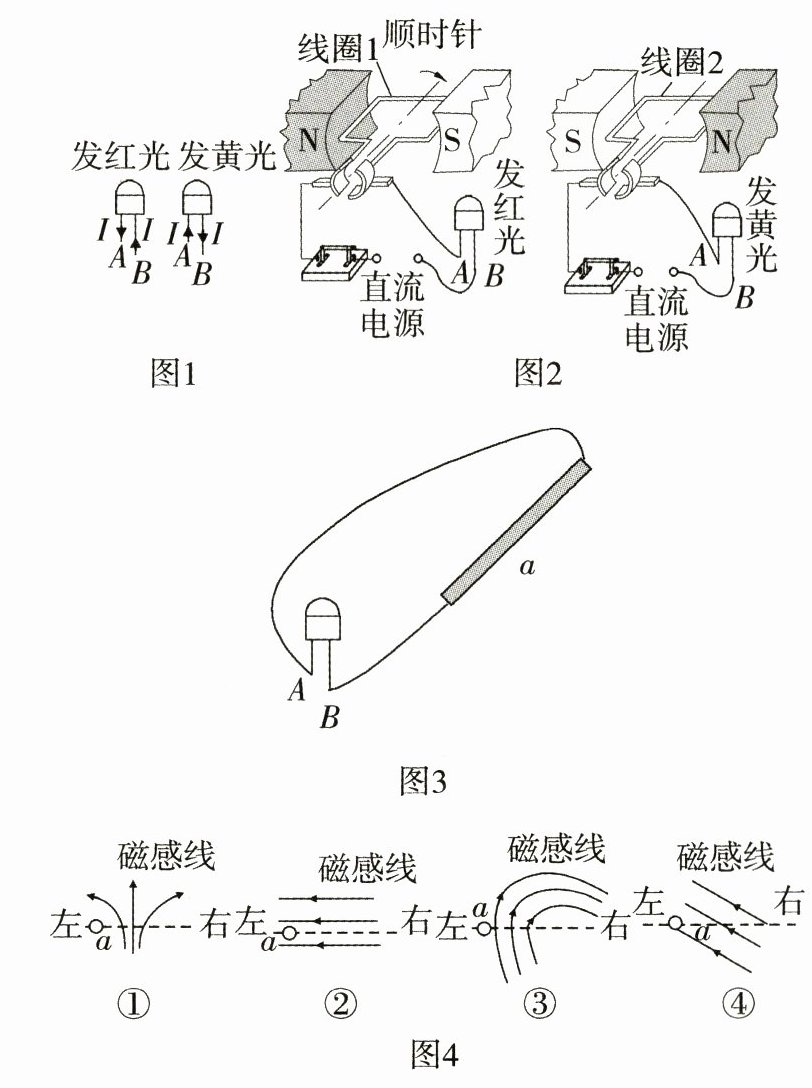

17. (2022·广州中考)某个LED发光的颜色与通过其电流方向的关系如图1.
(1)该LED在两次实验中发光情况如图2所示，两次实验中线圈均在转动，线圈1顺时针转动，由此可知线圈2________(选填“顺时针”或“逆时针”)转动.
(2)如图3，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动(虚线为运动轨迹)，LED交替发出红、黄光，则该过程a中电流方向________(选填“不变”或“变化”)，该磁场可能的分布包括图4中的________(填序号).

答案：
(1)顺时针
(2)变化 ①③④
