《2024年海淀单元测试AB卷九年级物理全一册沪粤版》

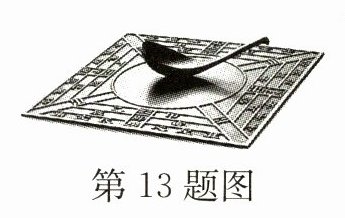

13. 《论衡》中记载：“司南之杓，投之于地，其柢指南.”如图所示，因为受到地磁场的作用，“柢”(即握柄)静止时指向地磁场的______极.

答案： 北

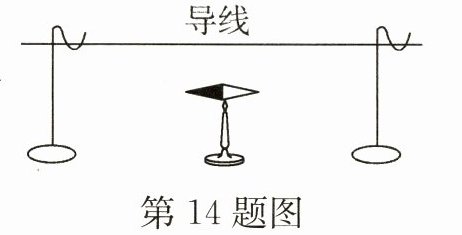

14. (2022·徐州中考)如图所示，先将小磁针放在水平桌面上，静止时小磁针N极指向______方，再将一根直导线平行架在小磁针上方，给导线通电后，小磁针将______，说明通电导线周围存在______.

答案： 北 发生偏转 磁场

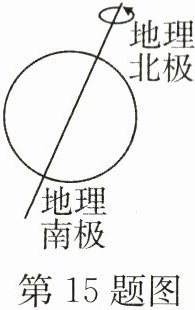

15. 地磁场使地球生命免受宇宙射线的危害. 有关地磁场形成的原因有很多假说，其中一种认为，在高温高压环境下，地核物质中的部分带电粒子向外逃逸到地幔层，并随着地球自转形成电流，从而产生磁场，如图所示，这种现象叫作______，形成磁场的带电粒子是______(选填“质子”或“电子”).

答案： 电流的磁效应（或：电生磁） 电子

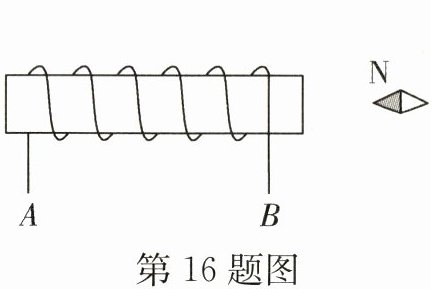

16. (2022·安徽中考)将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如图所示. 由此可知电流是从______(选填“A”或“B”)端流入螺线管的.

答案： B

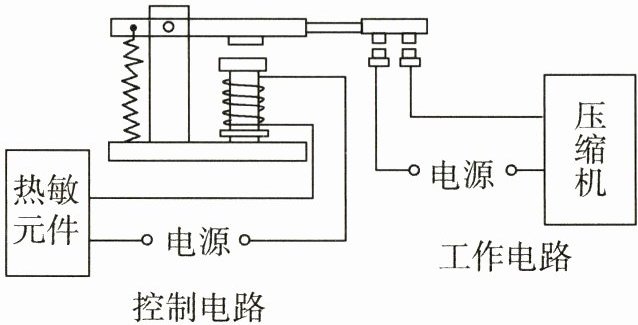

17. (2022·成都中考)为实现节能和智能控制，空调内部用到了传感器和电磁继电器，如图是启动或停止空调压缩机的电路示意图. 电磁继电器是利用电磁铁控制工作电路通断的______(选填“用电器”“电源”或“开关”). 夏天，空调制冷，房间内温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性______，低于设定温度时，工作电路就断开，停止制冷.

答案： 开关 减弱 ［解析］电磁继电器是利用电磁铁控制工作电路通断的开关；根据题意可知，房间内温度降低，热敏元件的电阻增大，电路中总电阻增大，由欧姆定律可知，电路中电流变小，电磁铁磁性减弱，当温度低到一定值时，衔铁在弹簧的作用下抬起，压缩机停止工作.

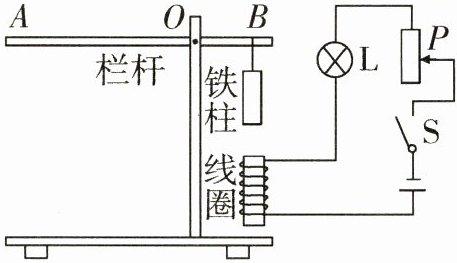

18. 小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯亮，栏杆抬起，车辆通行. 于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关闭合.
(1)已知该电路电源电压为6V，指示灯工作时的阻值为5Ω，滑动变阻器接入电路的阻值为10Ω，线圈阻值不计. 闭合开关后，线圈吸住铁柱时，指示灯的功率为______W.
(2)若电源电压下降，栏杆不能抬起. 除了更换电池外，请你再写出一种能使栏杆正常抬起的方法：______________________________.

答案： （1）0.8 （2）将滑动变阻器接入电路的阻值调小些
［解析］（1）由图知，指示灯与滑动变阻器串联，当滑动变阻器接入电路的阻值为10Ω时，电路的电流I = $\frac{U}{R_{L}+R_{滑}}=\frac{6V}{5Ω + 10Ω}=0.4A$，指示灯的电功率P = $I^{2}R_{L}=(0.4A)^{2}\times5Ω = 0.8W$.（2）栏杆不能抬起的原因是电磁铁的磁性太弱，由于电磁铁的磁性与电流的大小和线圈的匝数等因素有关，因此应增大电路中的电流，除了更换电压较大的电源外，还可以向上调节滑动变阻器的滑片，使滑动变阻器连入电路的阻值减小.

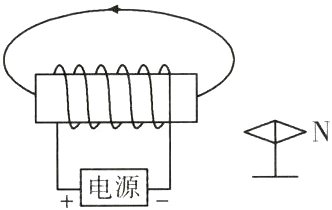

19. (2分)如图所示，小磁针静止，标出电源的“+”“-”极及小磁针的N极.

答案：
如图所示.

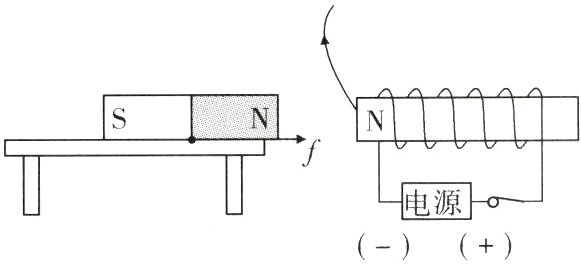

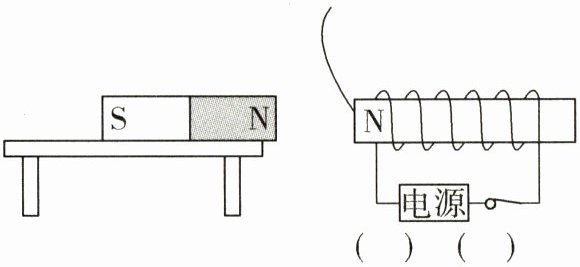

20. (2分)(2022·潍坊中考)如图所示，条形磁铁静止在水平桌面上，通电螺线管左端为N极，靠近条形磁铁放置. 请根据图中所示情况：
(1)将电源“+”“-”极填入括号中.
(2)在已画出的磁感线上用箭头标出其方向.
(3)画出条形磁铁所受摩擦力的示意图.

答案：
如图所示.
