《2024年海淀单元测试AB卷九年级物理全一册沪粤版》

1. 下列做法使导体电阻变小的是 ( )
A. 把铜丝拉长
B. 把铜丝折成两段并联
C. 给铜丝加热
D. 把铜丝换成长度和横截面积均相同的铁丝

答案： B

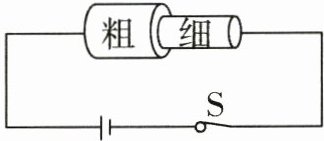

2. 把长度相同、粗细不同的两根镍铬合金线串联接入电路，如图所示，则电路中 ( )

A. 粗导体的电阻大于细导体的电阻
B. 粗导体的电阻等于细导体的电阻
C. 粗导体两端的电压大于细导体两端的电压
D. 粗导体两端的电压小于细导体两端的电压

答案： D

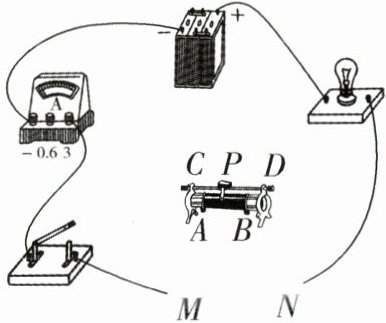

3. (2022·南宁期中)如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变暗.则下列接法符合要求的是 ( )

A. M接A，N接D
B. M接B，N接C
C. M接A，N接B
D. M接C，N接D

答案： A

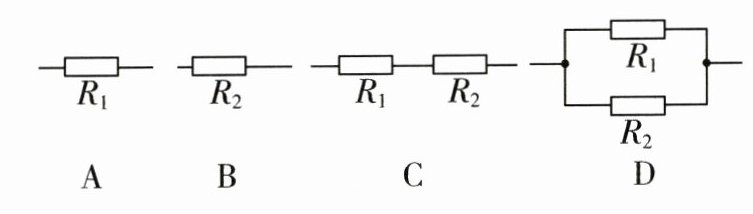

4. 已知R₂＜R₁，将图中的四种不同接法，接到同一电源两极间，则电路中的电流最大的是 ( )

答案： D　[解析]因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串联时总电阻最大,两电阻并联时总电阻最小,由$I = \frac{U}{R}$可知,两电阻并联时，电路中的电流最大,故选D.

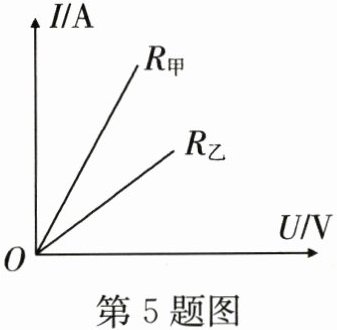

5. 如图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是 ( )

A. I₁=I₂ U₁＞U₂
B. I₁=I₂ U₁＜U₂
C. I₁＜I₂ U₁＞U₂
D. I₁＜I₂ U₁=U₂

答案： B

6. 如图所示的电路中，电源电压保持不变，当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A. 则R₁与R₂的阻值之比为 ( )

A. 13∶5
B. 3∶5
C. 5∶3
D. 5∶8

答案： C

7. (2022·青岛中考)如图所示的电路中，电源电压U保持不变，定值电阻R₁＞R₂，闭合开关S，通过电阻R₁、R₂和干路的电流分别是I₁、I₂和I；R₁、R₂两端的电压分别是U₁、U₂. 下列判断正确的是 ( )

A. I₁＞I₂
B. I=I₁+I₂
C. U₁＞U₂
D. U=U₁+U₂

答案： B

8. 如图所示，R₂为光敏电阻，其阻值随光照强度的增大而减小，R₁是定值电阻. 闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是 ( )

A. 电流表示数变小，电压表示数变大
B. 电流表示数变大，电压表示数变小
C. 电压表和电流表示数的比值将变小
D. 电流表和电压表示数均变大

答案： D　[解析]由图知,两电阻串联,电压表测定值电阻$R_1$两端的电压，电流表测电路中的电流.逐渐增大光敏电阻上的光照强度，由题意可知，光敏电阻$R_2$的阻值减小,则电路的总电阻变小，由欧姆定律可知，电路中电流变大,即电流表的示数变大,根据$U = IR$可知,定值电阻$R_1$两端的电压变大,即电压表示数变大,A、B错误,D正确;电压表和电流表示数的比值等于定值电阻$R_1$的阻值，则该比值保持不变，C错误.
