8.(2022·成都中考)实验小组的同学连接了四个电路(如图)来探究开关的控制作用，下列判断正确的是 ( )

A. 甲电路中，开关S只控制L₁
B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L₁亮，L₂不亮
D. 丁电路中，断开开关S，L₁不亮，L₂亮

答案： D

9.(2022·天津中考)如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A₁的示数为0.3A. 则通过小灯泡L₁、L₂的电流分别是 ( )

A. 0.3A 0.2A
B. 0.2A 0.3A
C. 0.5A 0.3A
D. 0.5A 0.2A

答案： A

10. 如图甲所示的电路，当开关S闭合后，电压表V₁、V₂的示数如图乙、丙所示，那么灯L₁两端的电压为 ( )

A. 4.7V
B. 0.1V
C. 5.3V
D. 2.5V

答案： A

11. 如图所示，以下判断正确的是 ( )

A. 灯L₁与灯L₂并联，电压表测灯L₁两端的电压
B. 灯L₁与灯L₂并联，电压表测灯L₂两端的电压
C. 灯L₁与灯L₂串联，电压表测灯L₁两端的电压
D. 灯L₁与灯L₂串联，电压表测灯L₂两端的电压

答案： C

12. 某学校为加强对进校人员的管控，对电动门控制系统进行了改造：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门. 用S₁闭合表示体温正常，S₂闭合表示佩戴了口罩. 则符合改造要求的电路是( )

答案： D

13.(2022·百色中考)毛皮摩擦过的橡胶棒带________(选填“正”或“负”)电荷. 如图所示，将带电的橡胶棒接触验电器的金属球，金属箔由于带________(选填“同种”或“异种”)电荷而张开一定的角度.

答案： 负 同种

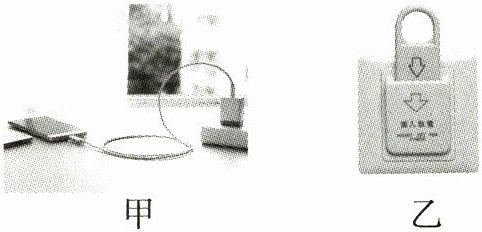

14. 电路中电源的作用是__________. 如图甲所示，在充电过程中，手机电池相当于电路中的________(填电路元件). 如图乙所示为某宾馆的房卡，只有把房卡插入槽内，房间内的灯和插座才能有电，房卡的作用相当于一个________(填电路元件)接在电路中.

答案： 提供电能 用电器 开关
