《2024年海淀单元测试AB卷九年级物理全一册沪粤版》

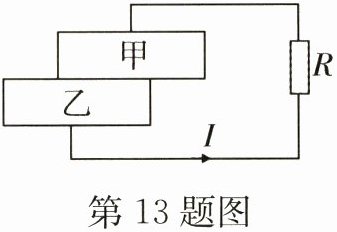

13. (2022·威海中考)如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的_______(填元件名称)；摩擦过程中，甲、乙的机械能转化为_______能. 这一原理为更好地开发利用海洋蓝色能源提供了新的可能.(R 起保护电路的作用)

答案： 电源　电

14. 如图所示，电源电压为 3 V. 闭合开关后，小灯泡 L₁、L₂都不亮. 小鹭同学用电压表检测后，得出小灯泡 L₁断路的结论. 其测量结果应该是 Uₐb = _______ V，Ubc = _______ V，Uac = 3 V.

答案： 3　0

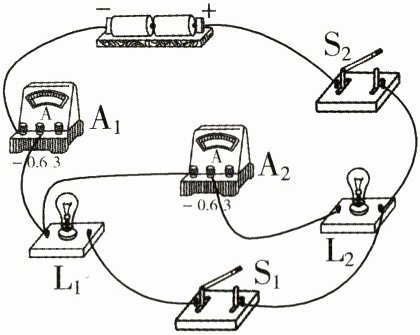

15. 如图所示的电路，当开关 S₁、S₂闭合时，灯泡 L₁、L₂构成_______电路，并同时发光，此时电流表 A₂测量通过灯泡_______的电流. 若灯泡 L₁发光一段时间后突然熄灭，灯泡 L₂仍然发光，此时电流表 A₁示数与灯泡 L₁熄灭前相比_______(选填“变大”“变小”或“不变”).

答案： 并联　L2　变小

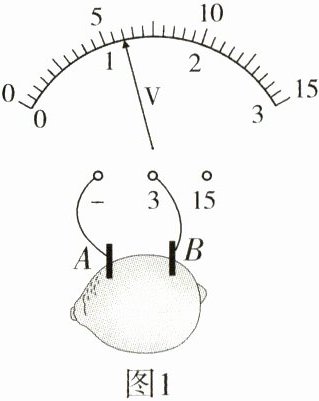

16. (2022·青岛期中)(1)将 A、B 两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图 1 所示，则该电池的正极是_______(选填“A”或“B”)；如果想获得 6 V 的电压，则需要把_______节这样的“水果电池”_______联起来.

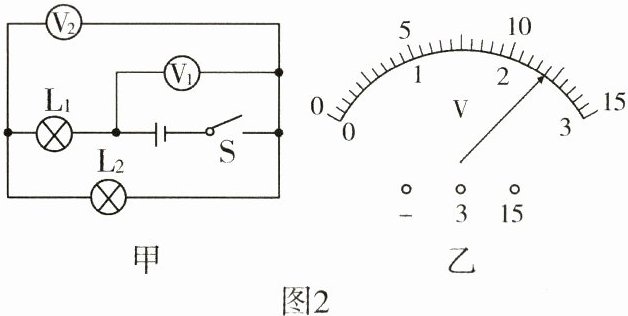

(2)如图 2 甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图 2 乙所示，则灯 L₁两端的电压为_______ V，灯 L₂两端的电压为_______ V.

答案：
(1)B　5　串　
(2)9.6　2.4

三、作图题（6 分）

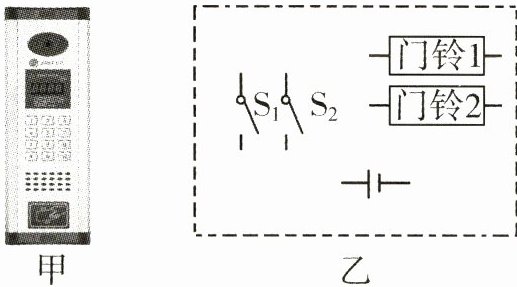

17. (6 分)如图甲所示是小区单元防盗门上的楼宇对讲装置，在楼下按下对应住户的号码按钮(相当于开关)，该住户家中的门铃就会发出声音. 如图乙所示的是其电路原理图，请你连接完整.

答案：
如图所示.
　　　　　　　　

18. (10 分)(2022·桂林中考)小桂和小林在“探究并联电路中电流的规律”的实验中：

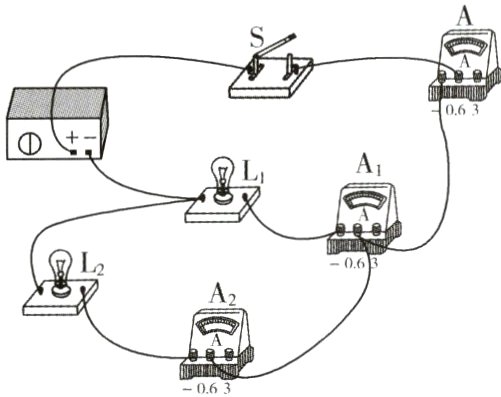

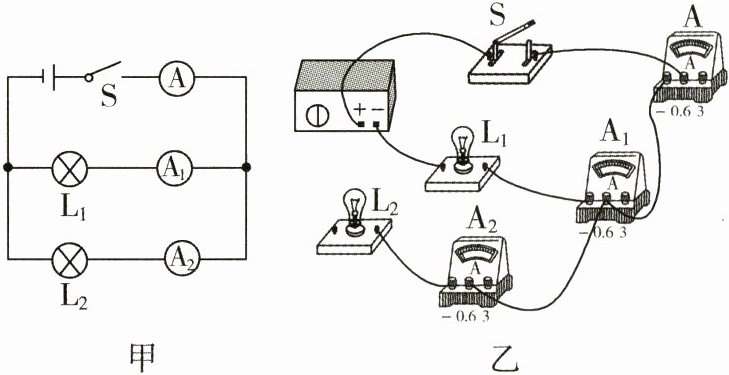

(1)他们按图甲所示的电路图连接电路，图乙所示的实物图中还差一根导线没有连接，请在图中画出该条导线.
(2)在实验过程中，L₂突然熄灭，L₁亮度不变，电路可能出现的故障是 L₂_______路.

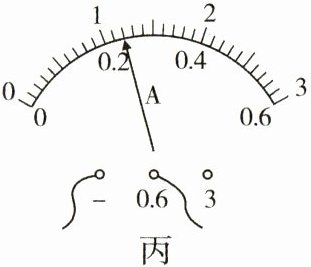

(3)排除故障后，用电流表测出通过 L₁、L₂和干路电流，记录如下表，第 3 次实验时电流表 A₁指针指在如图丙所示的位置，其读数应为_______ A；小桂分析实验数据后得出结论：并联电路中干路电流等于各支路电流之和，且各支路电流相等. 小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格_______(选填“相同”或“不同”)的灯泡再次实验.
|实验次数|1|2|3|
| ---- | ---- | ---- | ---- |
|电流表 A₁的示数/A|0.18|0.2| |
|电流表 A₂的示数/A|0.18|0.2| |
|电流表 A 的示数/A|0.36|0.4| |
(4)本实验要进行多次实验的目的是_______.



答案：

(1)如图所示.
　　　　　
(2)断　
(3)0.24　不同　
(4)寻找普遍规律
