《2024年海淀单元测试AB卷九年级物理全一册沪粤版》

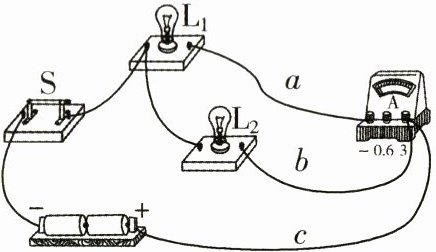

22.(10分)(2022·无锡期中)如图所示是小聪探究并联电路中电流特点的实物连接图.
(1)在连接电路时，开关应处于________状态.
(2)图中电流表测量的是通过灯泡________的电流.
(3)小聪按照实物图正确连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是____________________.

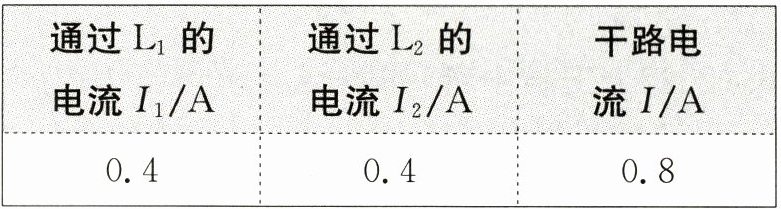

(4)小聪解决问题后，进行了一次实验，实验数据如下表所示.
小聪根据数据认为两条支路总是平分干路电流. 如果你作为老师，你会对小聪提出的建议是______________________________.
(5)如果要用电流表测通过L₁ 和L₂的总电流，且只允许移动一根导线，请你帮助小聪完成改动，你的做法是______________________________.

答案： （1）断开 （2）L₁ （3）L₁ 短路 （4）换用不同规格的灯泡多次测量 （5）将导线“b”的右端接在电流表的“-”接线柱上

23.(10分)小致用如图所示电路探究串联电路的电压特点.
(1)在连接电路时，开关必须________.
(2)实验中最好选择规格________(选填“相同”或“不同”)的小灯泡.
(3)测出灯L₁两端的电压后，小致断开开关S，准备拆下电压表，改接在B、C之间. 小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可. 小致认为小明的办法是________的，原因是____________________.

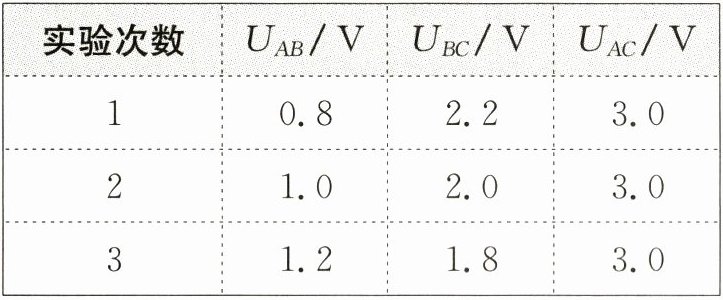

(4)经过多次实验，将得到的数据记录在下表中，分析实验数据，可得到串联电路的电压特点是________________(用公式表示).

答案： （1）断开 （2）不同 （3）错误 电压表正、负接线柱接反了 （4）$U_{AC}=U_{AB}+U_{BC}$

五、计算题(5分)
24.(5分)如图所示电路中，当开关闭合时，电压表的示数为6V，电流表A₁的示数为1.2A，电流表A₂的示数为0.5A. 求：
（1）灯泡L₁、L₂两端的电压分别是多少伏？
（2）通过灯泡L₁、L₂的电流分别是多少安？

答案： 解：（1）由图可知，两灯并联，电压表测灯泡 L₂ 两端的电压，由并联电路的电压特点可得，灯泡 L₁、L₂ 两端的电压 U₁ = U₂ = 6 V.
（2）电流表 A₁ 测干路电流，电流表 A₂ 测灯泡 L₂ 支路的电流，所以通过灯泡 L₂ 的电流 I₂ = 0.5 A，由并联电路的电流特点可得，通过灯泡 L₁ 的电流 I₁ = I - I₂ = 1.2 A - 0.5 A = 0.7 A.
