13. 如图为旋转式变阻器的结构图，a、b、c 为变阻器的三个接线柱，d 为旋钮触片. 将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱________(选填“a、b”“b、c”或“a、c”)和灯泡________联后接入电路中.

答案： b、c 串

14. 两个标有“5 Ω 1 A”和“10 Ω 0.6 A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最大为________V；若将它们并联使用，干路电流最大是________A.

答案： 15 9 1.5

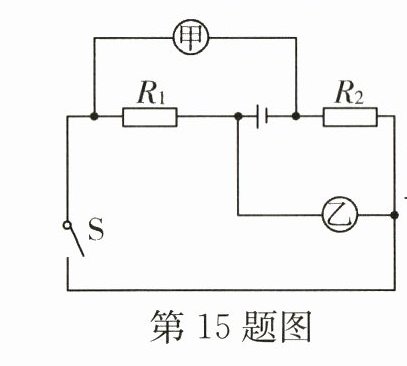

15. (2022·防城港中考)如图所示的电路中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为 2 : 1，通过$R_1$的电流为$I_1$，此时$R_1$与$R_2$________联. 更换两表种类，闭合开关，两表均有示数，此时两表均为________表，通过$R_2$的电流为$I_2$，则$I_1 : I_2 =$________.


答案： 并 电压 3∶1 ［解析］由图可知，若断开开关，R₁、R₂ 并联，两电表分别与 R₁、R₂ 串联，则两表均是电流表，电流表甲测量通过 R₁ 的电流，电流表乙测量通过 R₂ 的电流；根据并联电路的特点和欧姆定律可知，通过 R₁、R₂ 的电流之比 $\frac{I_{甲}}{I_{乙}} = \frac{I_{1}}{I_{2}} = \frac{\frac{U}{R₁}}{\frac{U}{R₂}} = \frac{R₂}{R₁} = \frac{2}{1}$，则 R₂ = 2R₁；更换两表种类，则两表均为电压表，由图可知，闭合开关，R₁、R₂ 串联，根据串联电路的电阻特点可知，电路中的总电阻 R = R₁ + R₂ = 3R₁，根据串联电路的电流特点和欧姆定律可知，通过 R₂ 的电流 I₂ = I = $\frac{U}{R} = \frac{U}{3R₁}$，则 $\frac{I_{1}}{I_{2}} = \frac{\frac{U}{R₁}}{\frac{U}{3R₁}} = \frac{3}{1}$.

16. 在相距 15 km 的甲、乙两地之间有两条输电线，已知每 1 m 输电线的电阻为 0.01 Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源连接成如图所示电路进行检测，当电压表的示数为 6 V 时，电流表的示数为 0.06 A，则甲地到短路位置之间的输电线总阻值为________Ω，短路位置到甲地的距离是________m.

答案： 100 5 000 ［解析］由 I = $\frac{U}{R}$可得，连接短路位置到甲地的两段输电线的电阻值 R = $\frac{U}{I} = \frac{6 V}{0.06 A} = 100\Omega$，已知每 1 m 输电线的电阻为 0.01\Omega. 导线总长度 l = $\frac{100\Omega}{0.01\Omega}×1 m = 10 000 m$，短路的地点离甲地的距离 s = $\frac{1}{2}×l = \frac{1}{2}×10 000 m = 5 000 m$.

17. (2022·吉林中考)如图是某款压力秤的内部电路图. 电源电压$U = 6 V$，$R_0 = 5 Ω$，R 为压敏电阻，其阻值随所受压力变化情况如下表所示. 开关闭合后，当压力增大时，电路中的电流将________，当压力为 40 N 时，电压表的示数为________V.
|F/N|20|40|60|80|100|
| ---- | ---- | ---- | ---- | ---- | ---- |
|R/Ω|12|10|8|6|4|

答案： 变大 2

18. (16 分)某实验小组在“探究电流与电阻的关系”的实验中：
(1)设计了如图甲所示电路，电源为三节新干电池，此实验中滑动变阻器的作用是保护电路和______________________________.
(2)请用笔画线代替导线，将图甲所示电路连接完整(要求滑片向左滑动时，电流表示数变大，连线不得交叉).
(3)经检查电路连接正确后，闭合开关，发现电压表有示数且接近电源电压，电流表无示数，若电路中只有一处故障可能是________；排除故障后，闭合开关前应将滑动变阻器滑片移至________(选填“A”或“B”)端，如图乙所示，闭合开关后移动滑片到某一位置时，电流表的示数为________A.

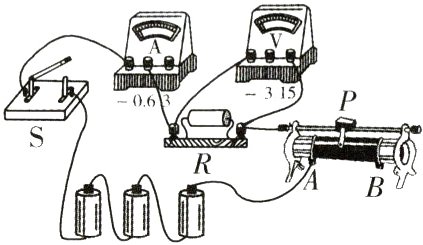

(4)图丙是小组根据测得的实验数据绘制的电流 I 随电阻 R 的变化图象，由图象可知，电阻 R 两端的电压为________V，当电阻由 5 Ω 更换为 10 Ω 时，闭合开关后，应将滑动变阻器的滑片向________(选填“左”或“右”)端滑动，若实验中 R 的阻值分别为 5 Ω、10 Ω、15 Ω、20 Ω，则滑动变阻器的最大阻值至少是________Ω.

答案：
（1）保证电阻 R 两端的电压恒定 （2）如图所示.

（3）电阻 R 断路 B 0.2 （4）3 右 10
