《2024年海淀单元测试AB卷九年级物理全一册沪粤版》

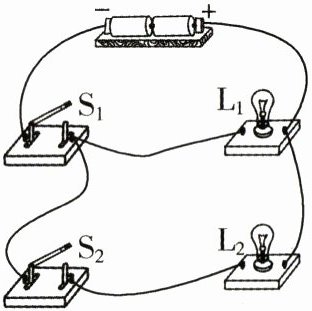

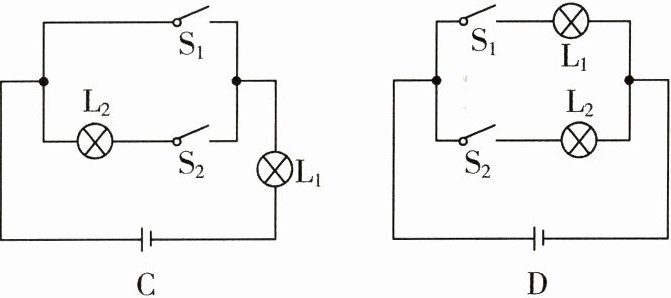

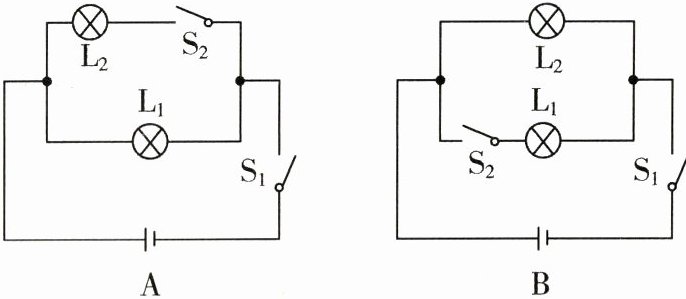

8. (2022·武汉中考)如图所示，下列电路图中，与实物电路对应的是 ( )

答案： A

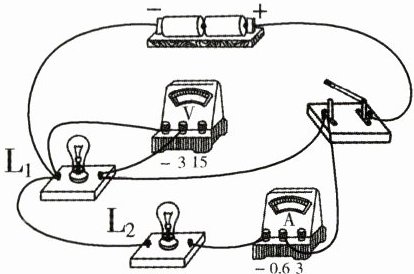

9. 如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数. 造成此现象的原因可能是 ( )

A. 灯泡 L₁断路
B. 灯泡 L₂断路
C. 灯泡 L₁被短接
D. 灯泡 L₂被短接

答案： C

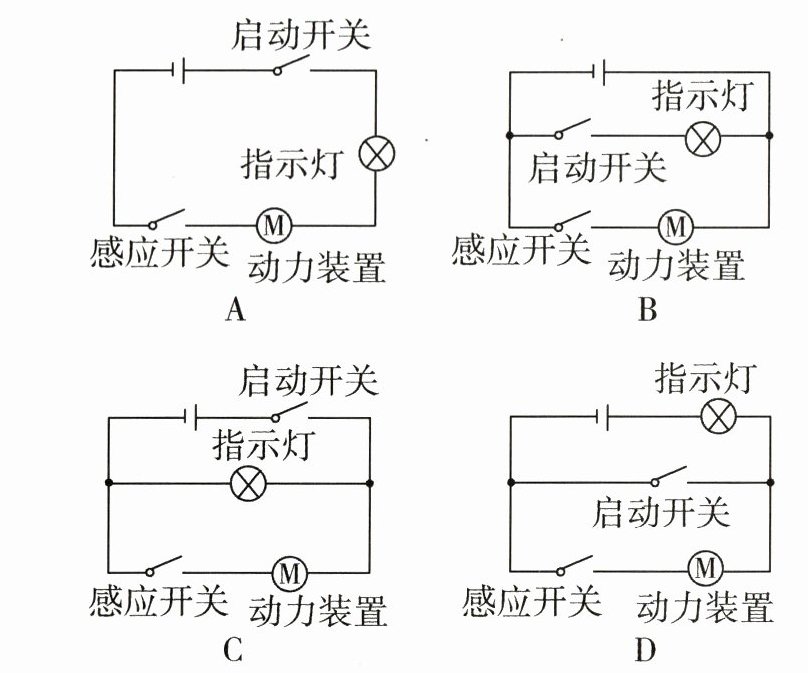

10. 某款感应式垃圾桶如图所示. 其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开 5 秒后动力装置会控制桶盖闭合，然后感应开关自动断开，下列电路符合要求的是 ( )

答案： B

11. 如图所示，拿一根用毛皮摩擦过的橡胶棒接触不带电的验电器 A，验电器 A 的两个金属箔片张开，然后用一根有绝缘柄的金属棒把验电器 A 和不带电的验电器 B 连接起来. 以下说法正确的是 ( )

A. A 上的部分质子转移到 B 上
B. 毛皮和橡胶棒摩擦的过程中，毛皮失去电子带正电
C. 连接的瞬间，金属棒上电流的方向由 A 至 B
D. 金属棒将 A、B 连接后，产生了稳定的电流

答案： B

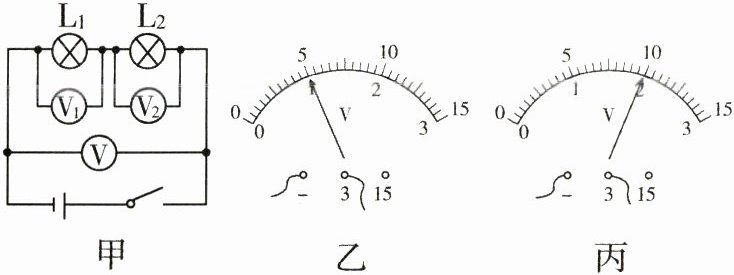

12. 在图甲所示的测量电路中，闭合开关后电压表 V₁和 V₂的示数分别如图乙、丙所示，则下列说法中正确的是 ( )

A. 电压表 V 的示数应为 15 V
B. 若小灯泡 L₁突然断路，则电压表 V₁的示数变为 0 V
C. 若小灯泡 L₁突然断路，则电压表 V₂的示数变为 0 V
D. 若小灯泡 L₁突然短路，则电压表 V₂的示数变为 0 V

答案： C
