21. (12分)在“伏安法”测电阻的实验中,小亮连成如图所示电路,正准备实验时,同组的小明检查发现电路连接有错误.
(1)若在错误的电路中,闭合开关后,电压表的指针将______(选填“正向偏转”“反向偏转”或“不动”).
(2)请你在接错的那根导线上画“×”,画出正确连线.
(3)电路连接正确后,要使定值电阻两端的电压从小到大变化,滑动变阻器的滑片应该向______侧调整.
(4)选用规格为“50Ω 1A”的滑动变阻器进行实验,记录数据如下表.
|实验次数|1|2|3|4|5|6|
| ---- | ---- | ---- | ---- | ---- | ---- | ---- |
|U/V|1|2|3|1|2|3|
|I/A|0.2|0.4|0.6|0.1|0.2|0.3|
|R/Ω|5| | |10| | |
若换用规格为“20Ω 1A”的滑动变阻器,不能完成表格中第______次实验.
(5)在本次实验中滑动变阻器的主要作用是______.
(6)多次测量的目的是______.

(1)若在错误的电路中,闭合开关后,电压表的指针将______(选填“正向偏转”“反向偏转”或“不动”).
(2)请你在接错的那根导线上画“×”,画出正确连线.
(3)电路连接正确后,要使定值电阻两端的电压从小到大变化,滑动变阻器的滑片应该向______侧调整.
(4)选用规格为“50Ω 1A”的滑动变阻器进行实验,记录数据如下表.
|实验次数|1|2|3|4|5|6|
| ---- | ---- | ---- | ---- | ---- | ---- | ---- |
|U/V|1|2|3|1|2|3|
|I/A|0.2|0.4|0.6|0.1|0.2|0.3|
|R/Ω|5| | |10| | |
若换用规格为“20Ω 1A”的滑动变阻器,不能完成表格中第______次实验.
(5)在本次实验中滑动变阻器的主要作用是______.
(6)多次测量的目的是______.
答案:
(1)不动
(2)如图所示.

(3)左
(4)4
(5)改变电路中的电流和定值电阻两端的电压
(6)求平均值,减小误差 [解析]
(4)换用规格为“20Ω 1A”的滑动变阻器,当定值电阻为5Ω时,此时电路中的最小电流$I = \frac{4.5V}{20Ω + 5Ω} = 0.18A$,前三次实验都能完成;当定值电阻为10Ω时,此时电路中的最小电流$I' = \frac{4.5V}{20Ω + 10Ω} = 0.15A$,第4次实验的电流为0.1A,故第4次实验不能完成.
(1)不动
(2)如图所示.
(3)左
(4)4
(5)改变电路中的电流和定值电阻两端的电压
(6)求平均值,减小误差 [解析]
(4)换用规格为“20Ω 1A”的滑动变阻器,当定值电阻为5Ω时,此时电路中的最小电流$I = \frac{4.5V}{20Ω + 5Ω} = 0.18A$,前三次实验都能完成;当定值电阻为10Ω时,此时电路中的最小电流$I' = \frac{4.5V}{20Ω + 10Ω} = 0.15A$,第4次实验的电流为0.1A,故第4次实验不能完成.
22. (4分)(2022·福建中考)如图是一款摄像机自主启动装置的简化电路图,电源电压恒为12V,Rₚ是红外线探测电阻,R是定值电阻,阻值为8Ω. 当R两端的电压达到8V时,摄像机自主启动拍摄,求:
(1)电路中的电流.
(2)Rₚ的阻值.

(1)电路中的电流.
(2)Rₚ的阻值.
答案:
解:
(1)由图可知,定值电阻$R$与红外线探测电阻$R_P$串联,电压表测$R$两端的电压.由串联电路的电流特点可知,电路中的电流$I = I_R = \frac{U_R}{R} = \frac{8V}{8\Omega} = 1A$.
(2)由串联电路的电压特点可知,$R_P$两端的电压$U_P = U - U_R = 12V - 8V = 4V$,由欧姆定律可知,$R_P$的阻值$R_P = \frac{U_P}{I} = \frac{4V}{1A} = 4\Omega$.
(1)由图可知,定值电阻$R$与红外线探测电阻$R_P$串联,电压表测$R$两端的电压.由串联电路的电流特点可知,电路中的电流$I = I_R = \frac{U_R}{R} = \frac{8V}{8\Omega} = 1A$.
(2)由串联电路的电压特点可知,$R_P$两端的电压$U_P = U - U_R = 12V - 8V = 4V$,由欧姆定律可知,$R_P$的阻值$R_P = \frac{U_P}{I} = \frac{4V}{1A} = 4\Omega$.

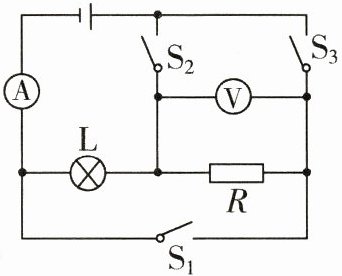

23. (9分)如图所示电路,小灯泡L正常发光时的电压为2.5V,电源电压恒定,当开关S₁、S₂断开,S₃闭合时,电流表的读数为0.5A,电压表读数为2.5V,小灯泡L正常发光,当开关S₁、S₂闭合,S₃断开时,电流表的读数为1A. 求:
(1)电阻R的阻值.
(2)电源电压.
(3)当开关S₁、S₂闭合,S₃断开时,通过小灯泡L的电流.

(1)电阻R的阻值.
(2)电源电压.
(3)当开关S₁、S₂闭合,S₃断开时,通过小灯泡L的电流.
答案:
解:
(1)当开关$S_1$、$S_2$断开,$S_3$闭合时,由题图可知,小灯泡L与$R$串联,电压表测$R$两端电压,$U_R = 2.5V$,电流表测电路中的电流,$I = 0.5A$,电阻$R$的阻值$R = \frac{U_R}{I} = \frac{2.5V}{0.5A} = 5\Omega$.
(2)小灯泡L正常发光,此时小灯泡L两端的电压$U_{灯} = 2.5V$,可得电源电压$U = U_R + U_{灯} = 2.5V + 2.5V = 5V$.
(3)当开关$S_1$、$S_2$闭合,$S_3$断开时,由题图可知小灯泡L与$R$并联,此时小灯泡L的实际电压即电源电压为5V,小灯泡会被烧坏,即通过小灯泡L的电流为0A.
(1)当开关$S_1$、$S_2$断开,$S_3$闭合时,由题图可知,小灯泡L与$R$串联,电压表测$R$两端电压,$U_R = 2.5V$,电流表测电路中的电流,$I = 0.5A$,电阻$R$的阻值$R = \frac{U_R}{I} = \frac{2.5V}{0.5A} = 5\Omega$.
(2)小灯泡L正常发光,此时小灯泡L两端的电压$U_{灯} = 2.5V$,可得电源电压$U = U_R + U_{灯} = 2.5V + 2.5V = 5V$.
(3)当开关$S_1$、$S_2$闭合,$S_3$断开时,由题图可知小灯泡L与$R$并联,此时小灯泡L的实际电压即电源电压为5V,小灯泡会被烧坏,即通过小灯泡L的电流为0A.
