《2024年海淀单元测试AB卷九年级物理全一册沪粤版》

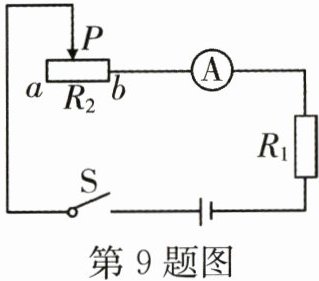

9. 如图所示的电路中，电源电压保持不变，R₁ = 10Ω. 闭合开关S，移动滑动变阻器R₂的滑片P到右端b时，电流表的示数为0.6A；移动滑片P到左端a时，电流表的示数为0.2A. 则电源电压和滑动变阻器的最大阻值分别为 ( )

A. 6V 20Ω
B. 12V 20Ω
C. 6V 10Ω
D. 12V 10Ω

答案： A　[解析]由电路图可知,$R_1$与$R_2$串联,电流表测电路中的电流，当滑片位于$b$端时，电路为$R_1$的简单电路，由$I = \frac{U}{R}$可得,电源电压$U = IR_1 = 0.6A×10Ω = 6V$,B、D错误;当滑片位于$a$端时,滑动变阻器接入电路中的电阻最大,由$I = \frac{U}{R}$可得,电路中的总电阻$R = \frac{U}{I'} = \frac{6V}{0.2A} = 30Ω$,因串联电路中总电阻等于各分电阻之和，所以滑动变阻器的最大阻值$R_2 = R - R_1 = 30Ω - 10Ω = 20Ω$,A正确,C错误.

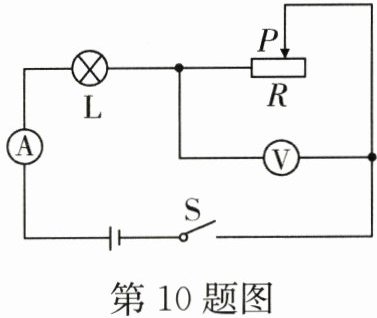

10. (2022·防城港中考)如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时，下列说法正确的是 ( )

A. 电流表示数变大，灯泡变暗
B. 电流表示数变小，灯泡变亮
C. 电压表示数变大，灯泡变暗
D. 电压表示数变小，灯泡变亮

答案： C

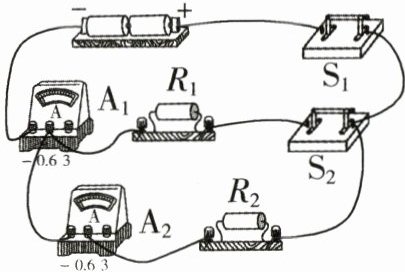

11. 如图所示的电路中，电流表A₁的示数为0.5A，电流表A₂的示数为0.3A，电阻R₂的阻值为10Ω. 下列说法正确的是 ( )

A. 通过电阻R₁的电流为0.5A
B. 电源电压为5V
C. 电阻R₁的阻值为15Ω
D. 若断开开关S₂，电流表A₁的示数变大

答案： C

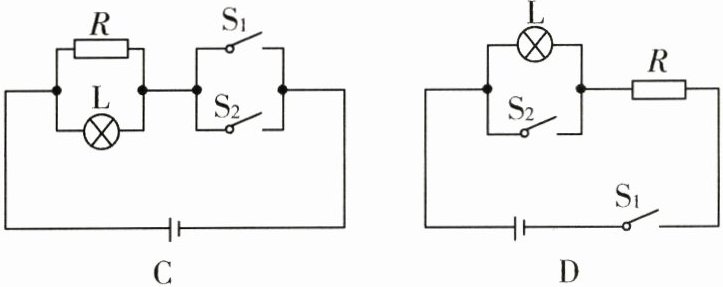

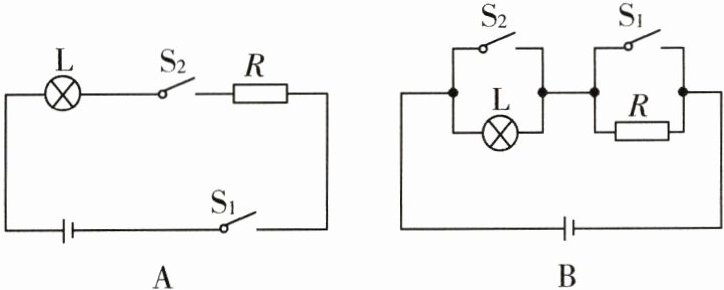

12. (2022·攀枝花中考)交通法规规定，驾驶员不系安全带属交通违法行为. 某汽车上设置的“安全带指示灯”电路由电源、指示灯L、保护电阻R和开关S₁、S₂组成. 开关S₁为常开开关，即座椅上坐有驾驶员时开关S₁闭合，否则断开；开关S₂为常闭开关，即当驾驶员系好安全带时开关S₂断开，否则闭合. 当驾驶员坐在座椅上未系安全带时指示灯L亮起，提醒驾驶员系好安全带，驾驶员系好安全带时指示灯L熄灭. 下列最符合上述要求的电路图是 ( )

答案： A　[解析]根据题意可知,当驾驶员坐在座椅上未系安全带时，开关$S_1$闭合，$S_2$也闭合，指示灯L亮起;当驾驶员坐在座椅上系好安全带时,开关$S_1$闭合,$S_2$断开，指示灯L熄灭;若驾驶员不在座椅上($S_1$断开),也没有系好安全带($S_2$闭合),指示灯不能发光;由此可知,两个开关都闭合时指示灯才能发光，断开其中任何一个开关，指示灯都不能发光，所以两个开关应与指示灯L 串联;为了保护电路，需在电路中串联一个保护电阻$R$，故A最符合上述要求.

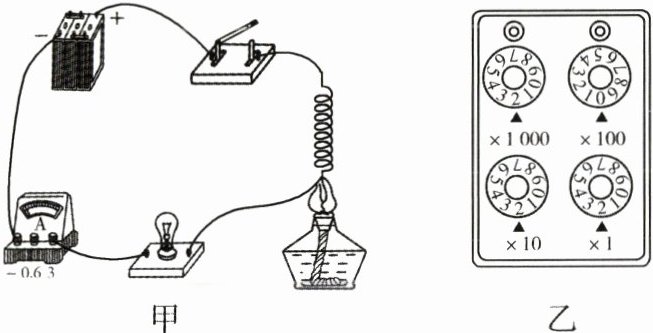

13. (2022·黄冈期中)如图甲所示电路，闭合开关，当用细铁丝绕制的线圈未被加热时，电流表的示数为0.2A，给铁丝加热一段时间后，电流表的示数将______ 0.2A(选填“＞”“=”或“＜”). 如图乙所示电阻箱表示的电阻为______.

答案： ＜ 2022Ω

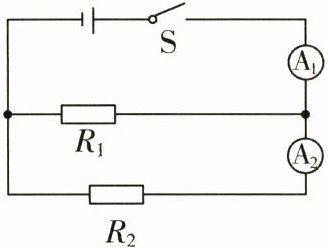

14. (2022·岳阳中考)如图所示电路，电源电压不变，已知R₂ = 15Ω，闭合开关后，电流表A₁、A₂的示数分别为0.5A、0.2A，则通过R₁的电流为______ A，电源电压为______ V.

答案： 0.3 3
