《2025年高中同步单元滚动强化卷高中物理选择性必修第二册人教版》

1. 家庭电路中交流电压随时间变化的规律为$u=220\sqrt{2}\sin100\pi t\ V$，则该电压的(B)

A.最大值是220 V
B.有效值是220 V
C.周期是100 s
D.频率是100 Hz

答案： 1.B　解析:根据交流电压随时间变化的瞬时电压表达式u=220$\sqrt{2}$sin100πtV,可知该电压的最大值Um=220$\sqrt{2}$V,正弦交流电压的有效值U=$\frac{U_{m}}{\sqrt{2}}$=220V,故A错误，B正确;根据瞬时表达式可知ω=100πrad/s,可得周期T=$\frac{2\pi}{\omega}$=0.02s,频率f=$\frac{1}{T}$=50Hz,故C、D错误。

2. 如图1所示，钳形电流表是利用自感和互感的原理，当通有交流电的导线从环形铁芯的中间穿过时，与绕在铁芯上的线圈相连的电流表G指针会发生偏转。不考虑铁芯的漏磁及各种能量损耗，已知$n_2=500$匝，下列说法正确的是(C)


A.电流表G中显示交变电流的最大值
B.匝数$n_2$越大，电流表G示数越大
C.若电流表G中通过的电流为50 mA，则导线中的被测电流为25 A
D.导线中交流电的频率越大，电流表G中测量误差越大

答案： 2.C　解析:电流表G中显示交变电流的有效值，故A 错误;分析题意可知，根据变压器原、副线圈电流与匝数成反比，即$\frac{I_1}{I_2}$=$\frac{n_2}{n_1}$,则I2=$\frac{n_1I_1}{n_2}$,所以匝数n2越大，电流表G表示数越小，故B错误;原线圈匝数n1 =1,副线圈匝数n2=500,根据变压器原、副线圈电流与匝数成反比可知，若电流表G中通过的电流为50mA,则导线中的被测电流为25A,故C正确;由感抗公式xL=2πfL可知,频率变高，线圈对高频电流的阻碍变大，因此测量值比真实值偏小，但测量误差不一定越大，故D错误。

3. 如图2所示，理想变压器原线圈接正弦交流电，电表为理想电表，$R_t$为热敏电阻(阻值随温度升高而减小)，则下列说法正确的是(A)

A.$R_t$温度升高，电流表示数变大
B.$R_t$温度升高，电压表的示数变小
C.开关S由a切换到b，电压表示数不变
D.开关S由a切换到b，电流表示数变大

答案： 3.A　解析:R1温度升高，电阻减小,理想变压器原、副线圈匝数不变，电压不变，可知此时电流变大，故电流表示数变大，电压表示数不变，A正确，B错误;开关S由a切换到b，此时副线圈匝数减小，在原线圈匝数不变的情况下，副线圈两端电压变小，则当副线圈所在电路电阻不变的情况下，流经副线圈所在电路的电流变小，故电压表示数变小，电流表示数变小，故C、D错误。

4. (2025·周口模拟)通过某交流电流表的电流i随时间t变化的关系如图3所示，该电流表的示数是(A)

A.5 A
B.4 A
C.3 A
D.1 A

答案： 4.A　解析:电流表的示数为有效值，由等效法得I1²R$\frac{T}{2}$+I2²R$\frac{T}{2}$=I有效²RT,即(4$\sqrt{2}$)²R$\frac{T}{2}$+(3$\sqrt{2}$)²R$\frac{T}{2}$=I有效²RT,解得I有效=5A。

5. (2025·驻马店模拟)如图4所示，三个规格相同的小灯泡(可视为纯电阻)连接在理想变压器的原、副线圈上。三个小灯泡均能正常发光，已知小灯泡正常工作时的电阻为4 Ω，变压器原线圈ab端输入电压为$u=24\sin100\pi t(V)$，则单个小灯泡的额定功率为(B)

A.4 W
B.8 W
C.16 W
D.32 W

答案： 5.B　解析:根据能量守恒定律有U有效I额=3U额I额,其中U有效=$\frac{U_{m}}{\sqrt{2}}$=12$\sqrt{2}$V,求得U额=4$\sqrt{2}$V,故P额=$\frac{U_{额}^2}{R}$=$\frac{(4 \sqrt{2})^2}{4}$W=8W。

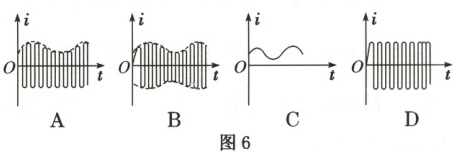

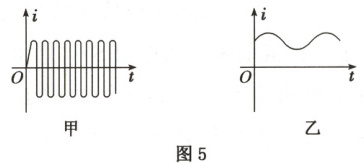

6. 在发射无线电波的过程中，高频振荡器产生高频等幅振荡如图5甲所示，人对着话筒说话时产生低频信号如图5乙所示。则发射出去的电磁波图像应是图6中的(B)

答案： 6.B　解析:使电磁波随各种信号而改变的技术，叫作调制。调制共有两种方式:一种是调幅，即通过改变电磁波的振幅来实现信号加载;另一种是调频，通过改变频率来实现信号加载，由各选项的图形可知，该调制波为调幅波，即发射信号的振幅随声音信号振幅的变化而变化。B正确，A、C、D错误。
