《2025年名校课堂八年级物理上册教科版》

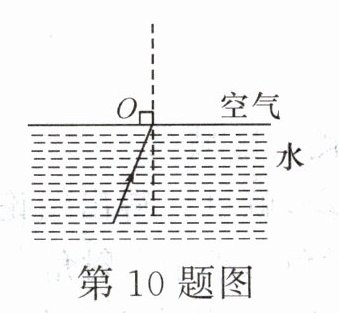

10. (2024·西宁)一束光从水中斜射入空气,请在图中画出折射光线的大致方向。

答案： 10. 空气 水

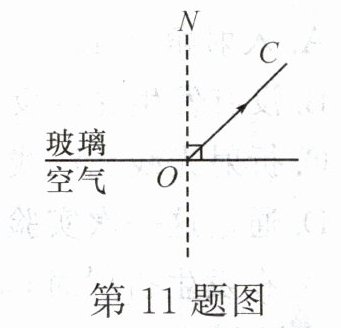

11. (2024·通辽)一束光从玻璃斜射入空气中时,在玻璃与空气的交界面上发生了反射和折射,反射光线 OC 如图所示,请在图中画出入射光线 AO 和折射光线 OB 的大致方向。

答案：
11. 玻璃 空气

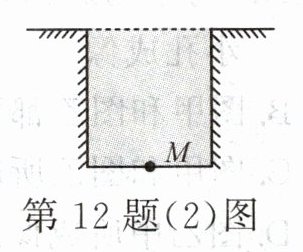

12. “井底之蛙”这个成语大家都很熟悉,图中 M 点表示青蛙。
(1)请根据光的直线传播知识画图说明为什么“坐井观天,所见甚小”。
(2)一场大雨后,井中灌满积水,青蛙仍在井底 M 点“坐井观天”,请在图中大致画出青蛙通过积水能观察到的井外的范围。

答案： 12.
(1)
(2)视野

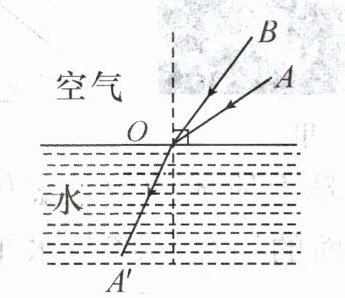

13. 如图所示,$ OA' $ 是入射光线 AO 的折射光线,请在图中画出入射光线 BO 的反射光线和该入射光线在水中的折射光线的大致方向。

答案：
13. 空气 水

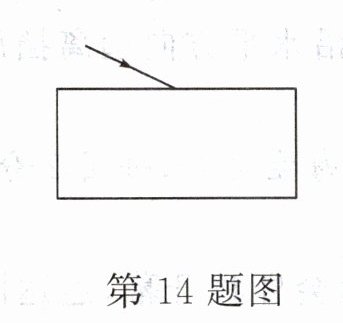

14. 一束平行光照射到长方形玻璃砖表面,请你画出光线通过玻璃砖的光路。

答案：
14.

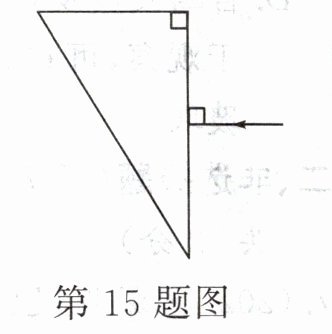

15. 如图所示,现有一束光垂直射到直角玻璃砖的一个面上,请同学们作出这束光进入玻璃砖内的光路和从斜面折射离开玻璃砖后的大致光路。

答案：
15.

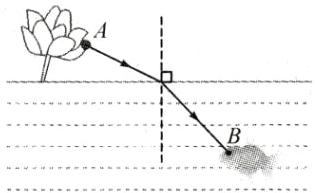

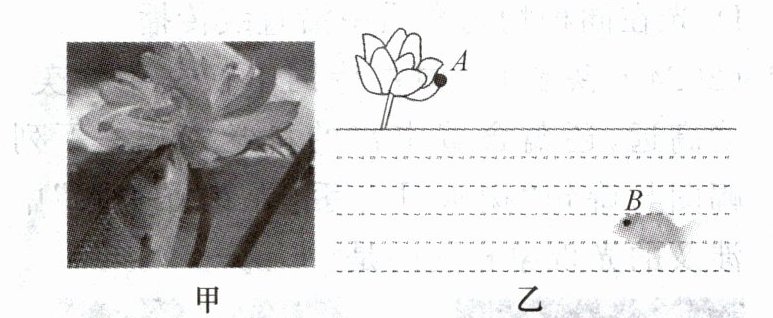

16. 如图甲是一名摄影爱好者拍摄到的鱼儿咬食荷花的场景,请在图乙中画出鱼未出水面时看到荷花的大致光路图,A 表示荷花、B 表示鱼眼。

答案：
16.

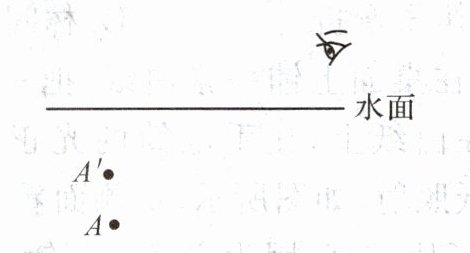

17. (2024·邯郸武安市期末)不要到不熟悉的河边、池塘等地方下水游泳,清澈的水看似很浅,实则很深,不明水情擅自下水容易发生溺水事故。在学习了物理知识后,我们可以从物理的角度认识其中的原理,请在图中画出人眼看到池底 A 的大致光路图($ A' $ 是人眼看到的池底 A 的像)。

答案：
17. 水面

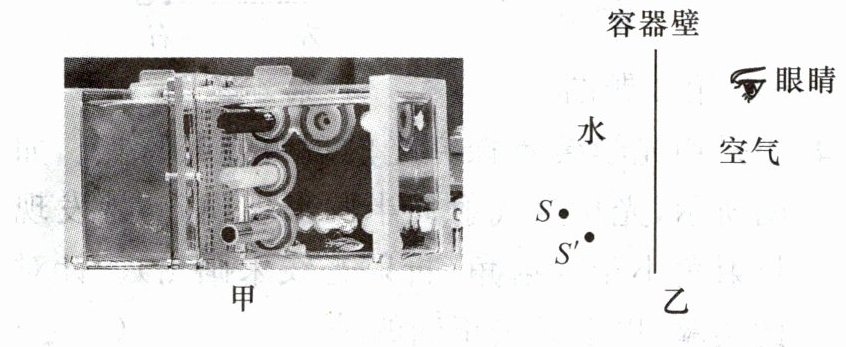

18. (2024·菏泽)2024 年 4 月 26 日,神舟十八号载人飞船成功对接中国空间站,装有 4 条斑马鱼的特制透明容器顺利转移到问天实验舱,如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图(S 表示斑马鱼的实际位置,$ S' $ 表示航天员看到的斑马鱼的像的位置,不考虑容器壁对光线的影响)。

答案：
18. 容器壁 水 空气 眼睛
