《2025年名校课堂八年级物理上册教科版》

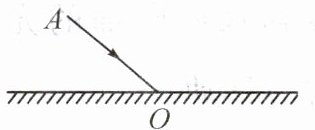

1. (2024·陕西)如图,请画出入射光线 AO 的反射光线 OB。

答案： 1.

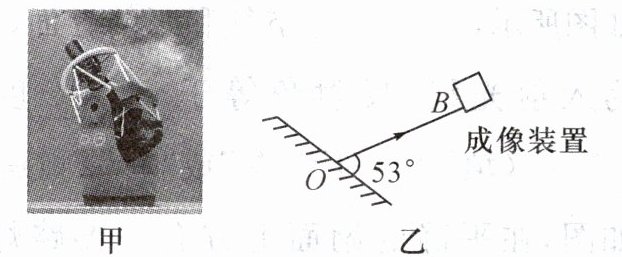

2. (2024·南充)2023 年 9 月 17 日,我国墨子巡天望远镜正式启用,它是北半球巡天能力最强的光学时域望远镜,如图甲所示。一束星光入射到望远镜,经主镜反射后到达成像装置,如图乙所示,OB 是反射光线,请画出其入射光线 AO 并标出入射角大小(保留作图痕迹)。

答案： 2. 成像装置
乙

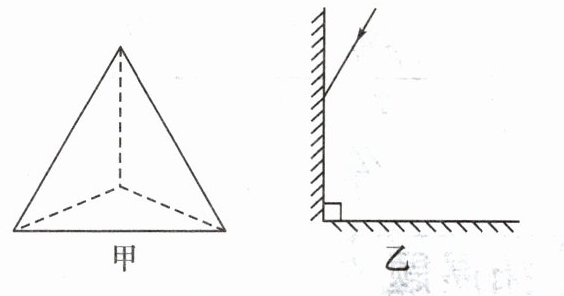

3. (2024·泸州)如图甲是随嫦娥六号一起发射的角反射器的示意图,其三个反射面相互垂直,其中两个反射面如图乙所示,一束光只在这两个反射面发生了反射,请在图乙中画出这束光反射的光路图(保留作图痕迹)。

答案：
3.

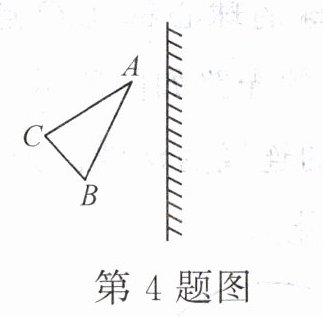

4. 根据要求作图,如图所示,在图中作出三角形 ABC 在平面镜中所成的像 $ A'B'C' $。

答案：
4.

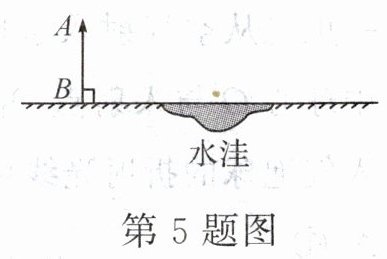

5. 雨后,小佳同学(图中用 AB 表示)独自走在平直的街道上(如图所示),她发现前方有一个小水坑,请画出她在图中位置时通过水面成的像。

答案：
5. 水洼

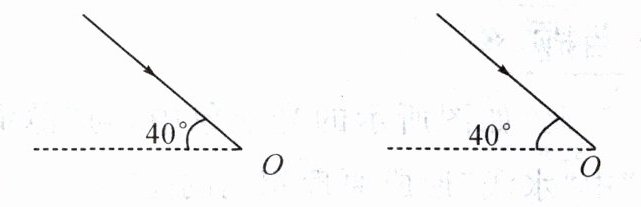

6. 如图所示,光线以与水平方向成 $ 40^{\circ} $ 的角度入射到 O 点,想要让反射光线沿水平方向射出,请画出平面镜的位置,并标明平面镜与水平面的夹角的度数。(两种情况)

答案：
6.

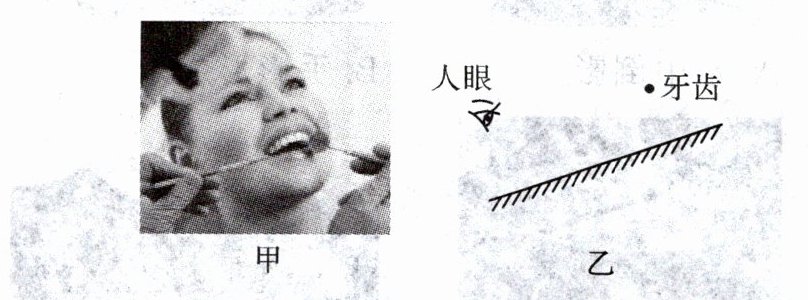

7. (2024·保定竞秀区期中)如图甲中,牙医借助平面镜观察牙齿的背面。请在图乙中画出牙医在平面镜中看到牙齿的像的光路图。

答案：
7. 人眼 牙齿

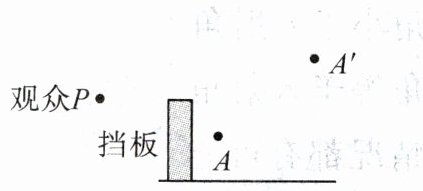

8. (2023·黄冈)“仙女飞天”魔术表演中,位于 P 点的观众看到云雾中曼舞的仙女 $ A' $,实质是挡板后的演员 A 在平面镜中的虚像,如图所示。请作出平面镜的位置,并完成 P 点观众看到仙女的光路图。

答案：
8. 观众P 挡板

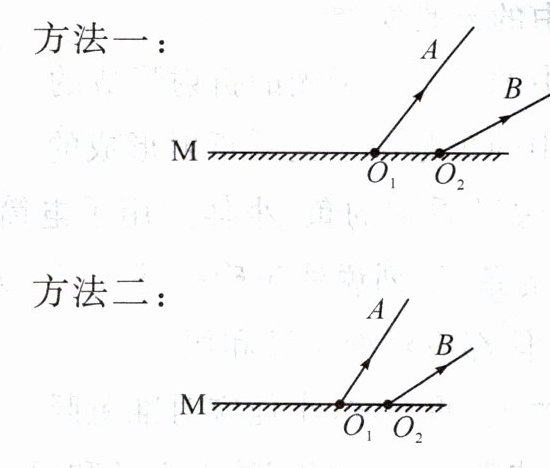

9. 如图所示,$ O_1A $、$ O_2B $ 是平面镜前一点光源 S 发出的光线经平面镜 M 反射后的两条反射光线,请在图中标出光源 S 和像点 $ S' $ 的位置,并完成光路图。(请用两种方法)

答案：
9.
