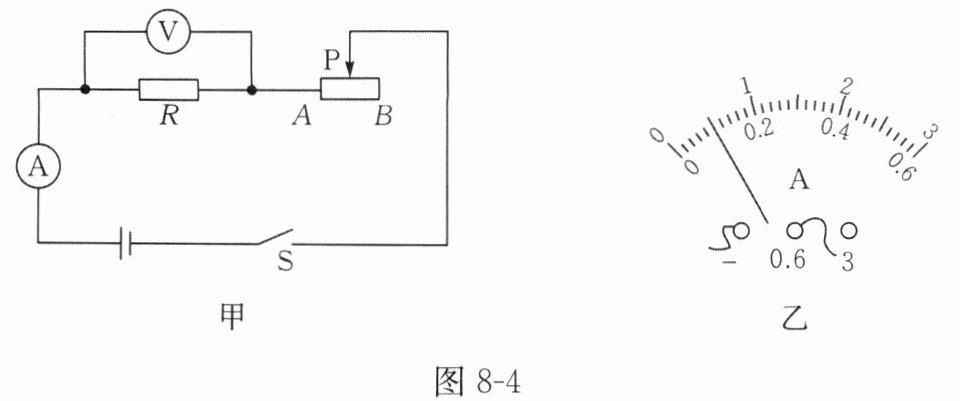

例题 1 在“探究电流与电压的关系”的实验中,保持定值电阻$R$不变,小明设计了如图 8 - 4 甲所示的电路图并进行实验。
(1) 连接电路前,电流表有示数,应该对电流表进行机械调零。

(2) 连接电路时,开关$S$应处于断开状态。
(3) 连接完电路,闭合开关前应将滑动变阻器的滑片$P$移至$B$端。
(4) 某次实验中,电流表指针偏转如图 8 - 4 乙所示,其示数为$0.1$$A$。

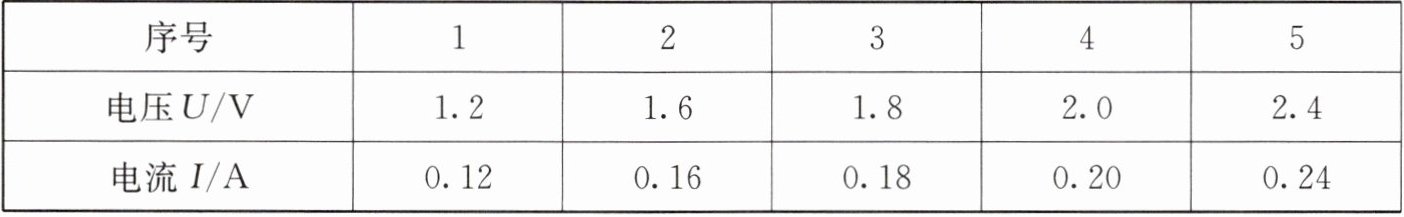

(5) 实验测出了五组数据,均记录在下表中,为了找到电阻一定时,电流与电压的关系,应该怎样处理数据？绘制$I - U$图像,根据图像特征分析得出电流与电压的关系(或根据表中数据分析电流与电压的数量关系,从而得出电流与电压的关系)(列举一种方法即可)。

答案： [解答]
(1) 连接电路前,电流表有示数,说明电流表的指针没有指向零刻度线,因此应该对电流表进行机械调零,使指针对准零刻度线。

(2) 为了保护电路,连接电路时,开关应处于断开状态。

(3) 为了保护电路,闭合开关前,滑动变阻器的滑片应移至最大阻值处。由图 8 - 4 甲可知,滑片$P移至B$端时,滑动变阻器连入电路的电阻丝最长,即其连入电路的阻值最大。

(4) 由图 8 - 4 乙可知,电流表选择的测量范围是$0\sim0.6\,A$,分度值为$0.02\,A$,因此电流表的示数为$0.1\,A$。

(5) 实验中,为了找到电阻一定时,电流与电压的关系,可以根据测出的五组数据绘制$I - U$图像,再根据图像特征分析得出电流与电压的关系。也可以通过分析表中电流与电压的数量关系来得出电流与电压的关系。
[答案]
(1)机械调零
(2)断开
(3)$B$
(4)$0.1$
(5)绘制$I - U$图像,根据图像特征分析得出电流与电压的关系(或根据表中数据分析电流与电压的数量关系,从而得出电流与电压的关系)
[点评] 实验时,一定要明白每个实验步骤的目的,而且要熟练使用控制变量法进行实验探究。
