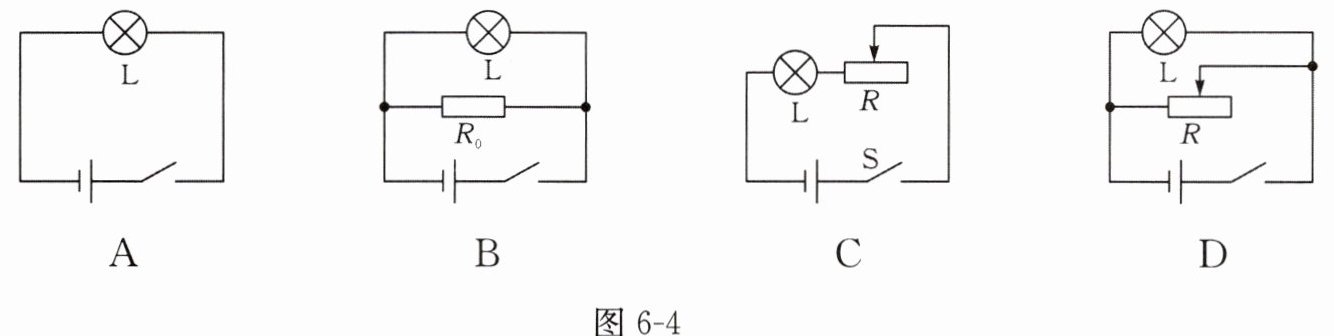

例题 1 图 6 - 4 所示是小明设计的一盏能调节亮度的台灯 L。下列符合要求的电路图是(C)

答案： [解答] 选项 A 中,电路中只有台灯一个用电器,台灯能工作,但不能调节亮度,A 项不符合题意。选项 B 中,台灯与定值电阻 $ R_0 $ 并联,二者工作时互不影响,所以无法调节亮度,B 项不符合题意。选项 C 中,台灯与滑动变阻器 $ R $ 串联,调节滑动变阻器就可以调节台灯的亮度,C 项符合题意。选项 D 中,台灯与滑动变阻器并联,二者工作时互不影响,调节滑动变阻器不能调节台灯的亮度,D 项不符合题意。
[答案] C
[点评] 本题将滑动变阻器的作用和连接方法与学生生活中的实际情境结合起来,培养学生利用物理知识解决实际问题的能力。
