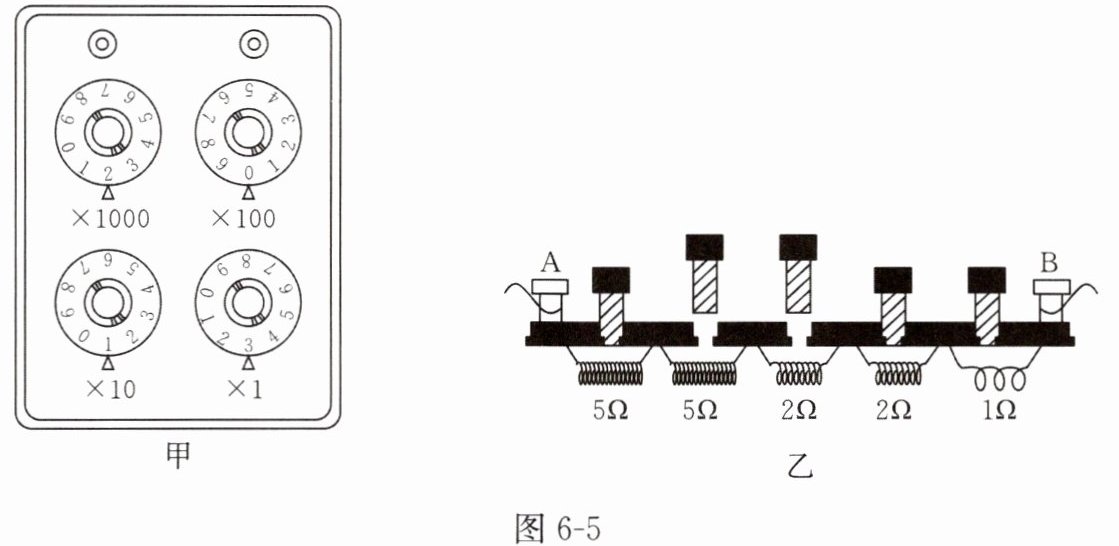

例题 2 滑动变阻器的电阻可变,但无法显示其连入电路的电阻的大小,图 6 - 5 所示的两种变阻器不仅可以改变电阻,还可以读出它们连入电路的电阻的数值。图甲是一种旋钮式电阻箱,转动四个旋钮可以改变电阻箱的电阻,此时电阻箱的读数为2013Ω,该电阻箱的最大电阻为9999Ω。图乙是一种插入式电阻箱,通过插入或拔出铜塞来改变电阻箱的电阻,此时电阻箱连入电路的阻值为7Ω,拔出的铜塞越多,该电阻箱连入电路的阻值越大(填“越大”或“越小”)。

答案： [解答] 由图甲可知,此时电阻箱“×1000”的旋钮指示“2”,说明这个旋钮连入电路中的阻值为 2000 Ω。以此类推,“×100”的旋钮连入电路中的阻值为 0 Ω,“×10”的旋钮连入电路中的阻值为 10 Ω,“×1”的旋钮连入电路中的阻值为 3 Ω,所以此时电阻箱的读数为 2013 Ω。当所有的旋钮都指示“9”时,每个旋钮连入电路中的阻值均为最大值,即该电阻箱的最大阻值为 9999 Ω。图乙为插入式电阻箱,向孔中每插入一个铜塞,该铜塞下面的电阻丝被短路,此处连入电路中的阻值为 0 。由图乙可知,5 Ω、2 Ω、1 Ω 这三个电阻上的铜塞插入了孔中,它们被短路,而 5 Ω、2 Ω 这两个电阻连入了电路,所以此时电阻箱连入电路的阻值为 7 Ω。每拔出一个铜塞,它下面的电阻丝就连入电路,所以拔出的铜塞越多,该电阻箱连入电路的阻值就越大。
[答案] 2013 9999 7 越大
[点评] 本题是在学生认识滑动变阻器的基础上,进一步认识其他类型的变阻器,培养学生的发散思维和创新能力。
