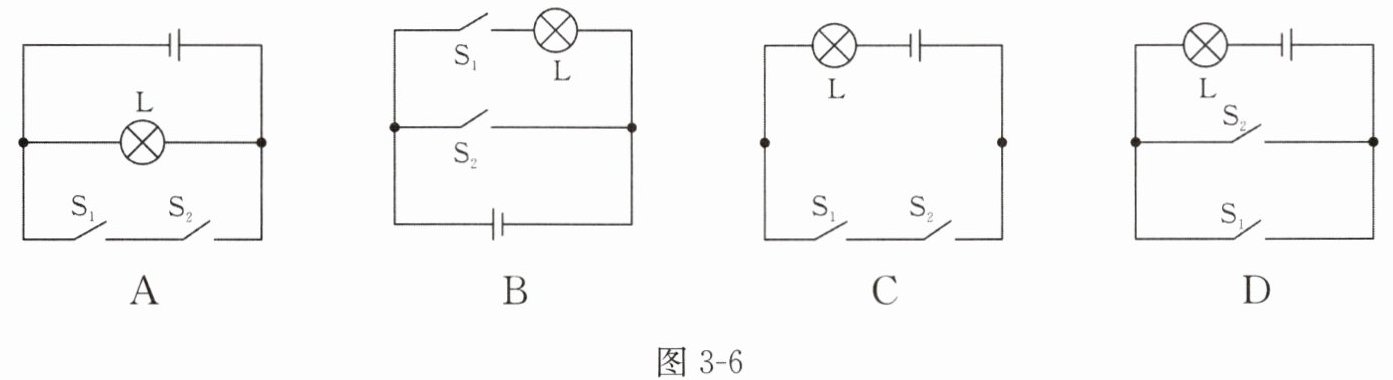

例题 3 居民楼的楼道里,夜间只是偶尔有人经过,电灯若总是亮着会浪费电。但是如果有人夜晚出来,没有灯又很不方便。现有一种自动控制的楼道灯,当有人走动发出声音时,电路才会接通,灯亮。不过,只有夜晚天黑之后灯才能亮。白天,不论发出多大的声音,电灯也“无动于衷”。这是因为在控制开关中装有“声敏”和“光敏”装置。“声敏”和“光敏”装置实际上就是两个开关：有声音时,“声敏”开关(用$S_1$表示)是闭合的；环境光线非常暗时,“光敏”开关(用$S_2$表示)是闭合的。在图 3 - 6 所示的电路中,能说明楼道灯工作原理的是(C)

答案： [解答] 根据题意可得,“声敏”开关和“光敏”开关中任何一个开关断开时,灯泡都不亮,只有将两个开关同时闭合时灯泡才亮。由此可知,两个开关均与灯泡串联。
[答案] C
[点评] 解答本题的关键是先根据灯泡的工作条件确定开关的连接方式,然后根据串、并联电路的特点设计出相应的电路图。
