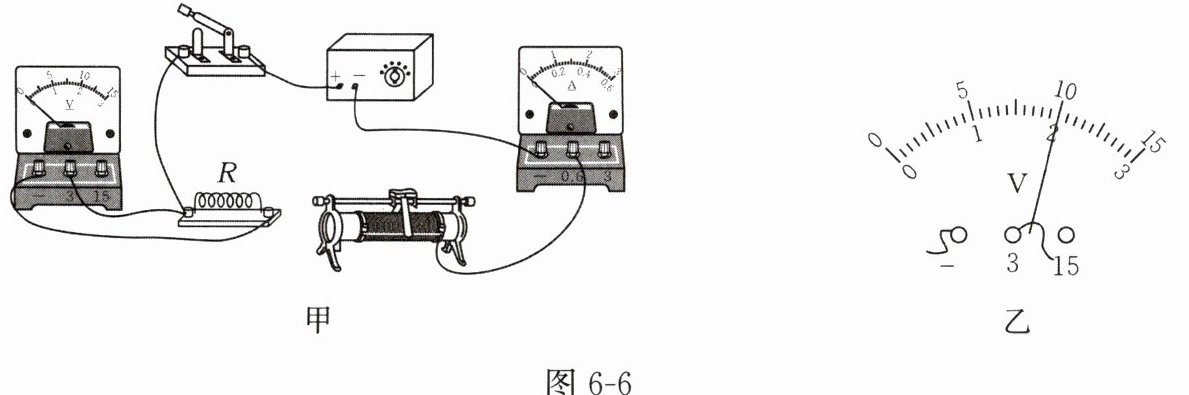

例题 3 图 6 - 6 甲所示是同学们练习使用滑动变阻器时连接的电路,请根据要求完成以下实验步骤。

(1) 用笔画线表示导线,将图甲的实物电路连接完整。
(2) 闭合开关前,将滑动变阻器的滑片 P 移到最____端,起到____的作用。
(3) 闭合开关,电流表示数为 0,电压表的示数等于电源电压,经检查电表完好,则电路故障可能是____。
(4) 排除故障,继续实验。某次实验时,电压表的示数如图 6 - 6 乙所示,此时电压表的读数为____V。

答案：


[解答]

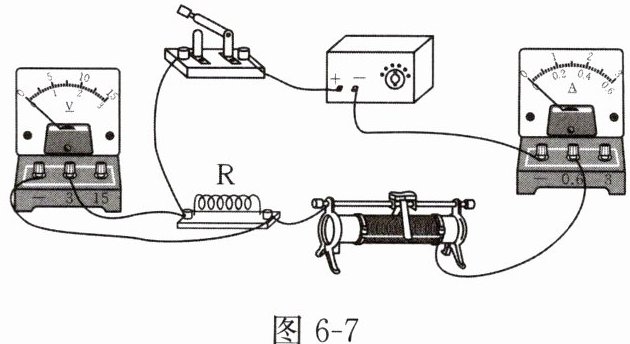

(1) 滑动变阻器接入电路时,要选择“一上一下”两个接线柱,如图 6 - 7 所示。

(2) 为保护电路,闭合开关前,要将滑动变阻器的滑片移至阻值最大处,即最左端。

(3) 闭合开关,电流表示数为 0,则故障可能是断路；电压表示数等于电源电压,说明电压表与电源连通,则故障位置是与电压表并联的部分,即定值电阻 $ R $ 断路。

(4) 电压表读数时要先看所选择的测量范围,认清楚分度值,再读数。由图乙可知,电压表选择的测量范围为 0～3 V,分度值为 0.1 V,所以此时的读数为 2 V。
[答案]
(1) 如图 6 - 7 所示
(2) 左 保护电路
(3) $ R $ 断路
(4) 2
[点评] 本题是一道综合题,学生要熟练掌握电表的读数方法和滑动变阻器的使用方法,并能进行电路故障分析,培养学生运用物理知识解决问题的能力。
