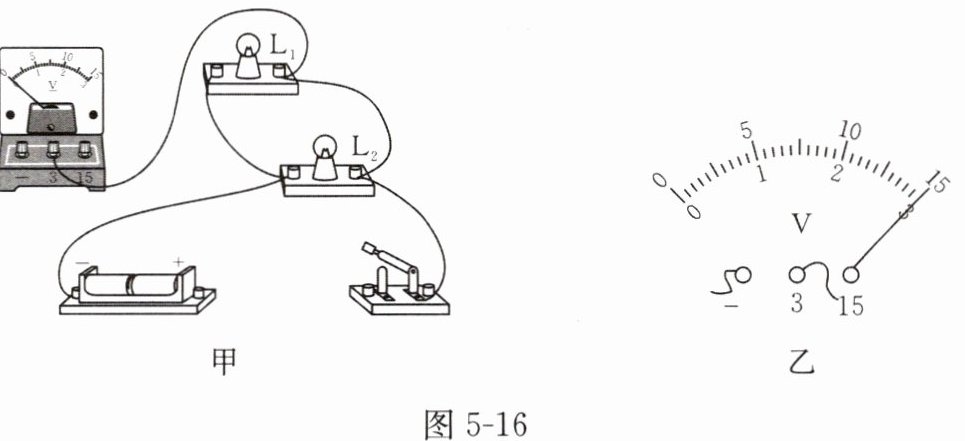

例题 3 在“探究并联电路中电压的规律”的实验中,实验电路如图 5 - 16 甲所示。

(1)连接电路时,开关应处于______状态。
(2)要用电压表测量灯泡 $L_{1}$ 两端的电压,请用笔画线表示导线,将实物电路连接完整。
(3)闭合开关,观察到灯炮 $L_{1}$ 发光、$L_{2}$ 不发光,故障可能是______。
(4)排除故障后,用电压表分别测量灯泡 $L_{1}$、$L_{2}$ 及电源两端的电压,电压表的示数均如图 5 - 16 乙所示,为______ $V$。更换不同规格的灯泡多次测量,发现电压表示数仍如图 5 - 16 乙所示。由此得出结论：并联电路中各支路用电器两端的电压与电源两端的电压______。

答案：
[解答]
(1)连接电路时,为保护电路,开关应处于断开状态。

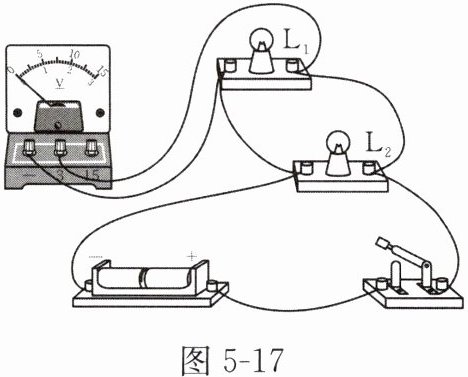

(2)要用电压表测量灯泡 $L_{1}$ 两端的电压,电压表应和灯泡 $L_{1}$ 并联,如图 5 - 17 所示。

(3)并联电路中各个支路互不影响,观察到灯泡 $L_{1}$ 发光、$L_{2}$ 不发光,可能是灯泡 $L_{2}$ 断路。

(4)由图 5 - 16 乙可知,电压表的测量范围是 $0\sim3V$,分度值是 $0.1V$,则示数为 $3V$。更换不同规格的灯泡多次测量,电压表的示数仍是 $3V$,说明并联电路中各支路用电器两端的电压相等,都等于电源两端的电压。
[答案]
(1)断开
(2)如图 5 - 17 所示
(3)灯泡 $L_{2}$ 断路
(4)$3$ 相等
[点评] 本题探究并联电路中电压的规律,培养学生的观察能力、逻辑推理能力和实验操作能力。
