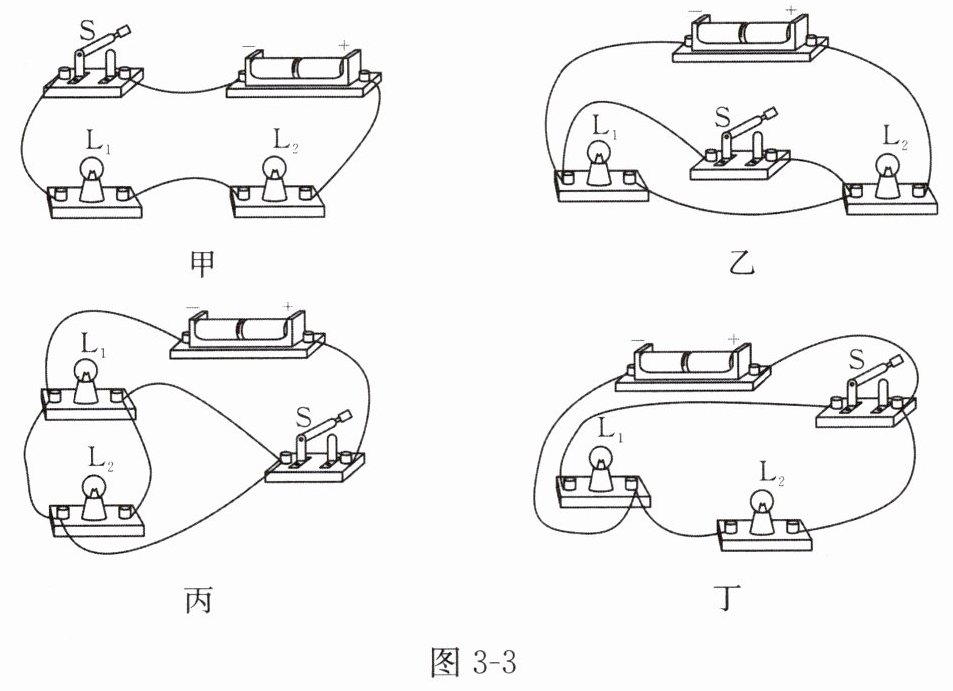

例题 1 实验小组的同学连接了图 3 - 3 所示的四个电路来探究开关的控制作用,下列判断正确的是(D)

A.图甲中,开关$S只控制L_1$
B.图乙中,闭合开关$S$,$L_1$、$L_2$都亮
C.图丙中,闭合开关$S$,$L_1$亮,$L_2$不亮
D.图丁中,断开开关$S$,$L_1$不亮,$L_2$亮

答案： [解答] 图甲中,$L_1$、$L_2$串联,开关可同时控制两个灯泡,A 项错误。图乙中,闭合开关,$L_1$被短路,$L_2$亮,B 项错误。图丙中,闭合开关,$L_1$、$L_2$被短路,都不亮,C 项错误。图丁中,断开开关,只有$L_2$接入电路,D 项正确。
[答案] D
[点评] 弄清断开、闭合开关时两灯泡的连接方式是解题的关键。
