《2025年长江作业本实验报告九年级物理全一册人教版》

1. 电路的组成一般包含：电源、开关、导线和用电器。

答案： 用电器

2. 串联电路中,电源两端电压等于各用电器两端电压之和。

答案： 之和

3. 能改变接入电路中电阻大小的元件叫作变阻器。学生实验中常用的滑动变阻器通过改变接入电路中电阻丝的长度来改变接入电路中电阻的大小。

答案： 变阻器 长度

4. 有些家用电器中,用于调节音量或调节电灯亮度的器件也是一种变阻器,通常称为电位器。

答案： 变阻器 电位器

2 实验报告
一、实验目的
1. 进一步理解滑动变阻器改变电阻的原理,会熟练使用滑动变阻器。
2. 能设计方案并完成简易调光台灯的制作。
3. 通过制作简易调光台灯的过程,培养动手能力、科学思维能力和解决问题的能力。
二、实验原理
在串联电路中,利用变阻器可以改变电路中的电阻,从而改变灯泡和变阻器两端的电压,由此改变灯泡的亮度。
三、实验用品
干电池(2 节)、电池盒、小灯泡(2.5 V 0.3 A)、灯座、开关、导线、电位器(0～20 Ω)、金属管(或硬质塑料管)、木板(或塑料板)、金属块、金属丝、彩色包装纸、胶布、电钻(或热熔枪)、钳子、起子、剪刀等。
四、实验思路
1. 将电源、小灯泡、开关和变阻器用导线串联,即组成一个可以调节小灯泡亮度的简单电路。将变阻器的阻值由大向小调节时,小灯泡两端电压由小变大,小灯泡逐渐变亮。为了便于调节变阻器的阻值和固定装置,变阻器可使用电位器。
2. 为了使台灯便于移动,要将电源、开关、电位器等电路元件固定在底座上,同时为了使台灯具有更好的照明效果,要将灯座固定在支架上端,使小灯泡距离底座 30 cm 左右。
3. 用金属丝制成框架,用胶布将彩色包装纸覆盖在框架上做成灯罩。灯罩可以使小灯泡发出的光更好地会聚,也可以起到美观的效果。
五、实验过程

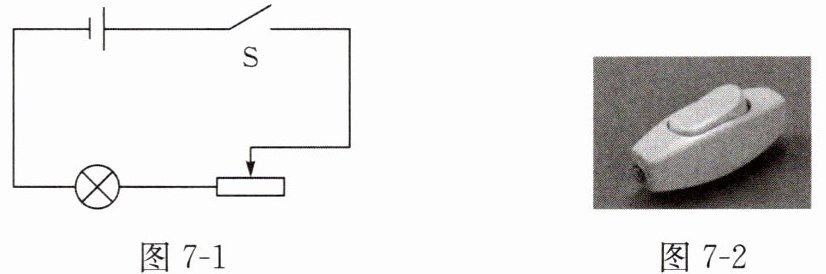

1. 设计电路,选择器材：可采用如图 7 - 1 所示的电路图。光源选择小灯泡或发光二极管均可。在条件允许的情况下,建议选择正常工作电压为 2.5 V 左右的发光二极管,因为与同规格的小灯泡相比,二极管更亮,也更节能。开关可选择如图 7 - 2 所示的手捏开关。
2. 设计支架和灯罩：在下面的方框中画出你设想中台灯的草图,并在图中标注各部分的名称,以及你所选用的材料和规格。
3. 根据设计方案制作底座和支架：可用尺寸为 15 cm×10 cm 左右的木板(或塑料板)做底座,在底座上钻孔(或用热熔胶)固定电池盒、电位器和开关。为使底座更稳定,可在底座上固定金属块。将金属管(或硬质塑料管)的一端固定在底座上,另一端固定灯座。连接灯座的导线从管中穿过。

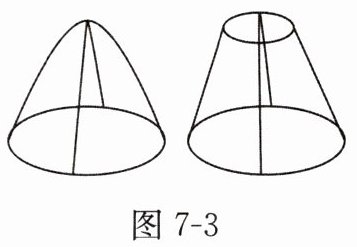

4. 根据设计方案制作灯罩：可将金属丝按照如图 7 - 3 所示,做成圆锥形或圆台形框架,在框架上部做一个小灯泡的支架。然后用胶布将彩色包装纸覆盖在框架上,做成灯罩。

5. 组装：按设计方案将底座、支架和灯罩进行组装固定。断开开关,用导线按照图 7 - 1 所示的电路图依次连接实物电路。
6. 检查电路后,闭合开关,调节电位器,观察灯泡亮度的变化情况。
7. 根据调试效果对所做简易台灯进行改进和完善。
六、实验成果
将你制作的简易调光台灯的照片粘贴在下面的方框里。

七、交流讨论
1. 各小组分别展示制作好的简易调光台灯,并说说各自作品的特点及优点。
2. 如果要让台灯具有“声控”和“光控”功能,设计电路需要怎么改变？
3. 将制作过程中遇到的问题与同学和老师交流,并将交流情况记录下来。
八、注意事项
1. 选择器材时,电源电压和小灯泡的规格要匹配。
2. 连接电路时,要断开开关。
3. 闭合开关前,电位器要处于最大阻值处。调光过程中,要缓慢旋转电位器的旋钮。
4. 在使用电钻(或热熔枪)等工具时,要注意安全。
1. 提示：从台灯的功能、稳定性和美观方面进行说明。 2. 可以给台灯配备声控开关和光控开关。 3. 答案略(根据实际情况作答)

答案： 1. 提示：从台灯的功能、稳定性和美观方面进行说明。 2. 可以给台灯配备声控开关和光控开关。 3. 答案略(根据实际情况作答)
