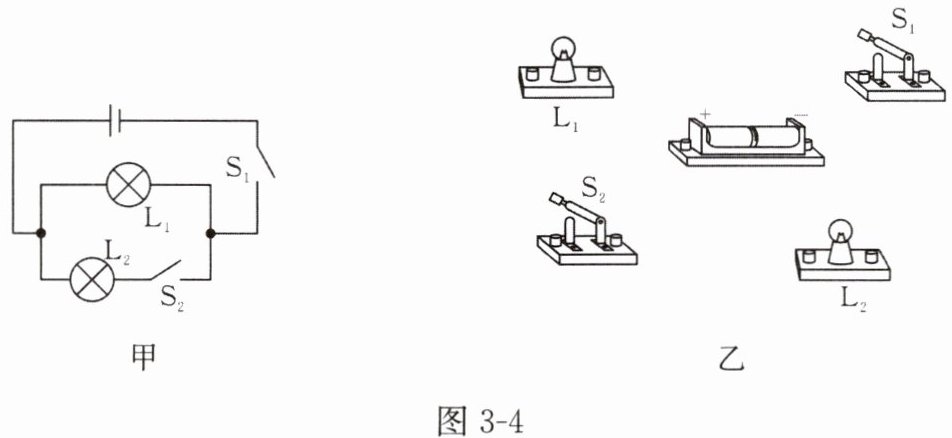

例题 2 按照图 3 - 4 甲所示的电路图,用笔画线表示导线,把图 3 - 4 乙中的实物连接起来。

答案：
[解答] 由图甲可知,两灯泡并联,开关$S_1$控制干路,开关$S_2控制灯泡L_2$所在支路。先把电源、开关$S_1$、开关$S_2$、灯泡$L_2$串联接入电路；然后把灯泡$L_1并联在灯泡L_2和开关S_2$组成的串联电路的两端。

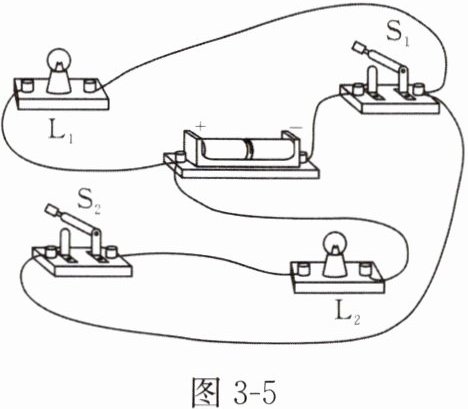

[答案] 实物连接如图 3 - 5 所示：

[点评] 分析清楚电路结构是正确解题的关键。连接实物电路时,要先连接干路,再连接支路。
