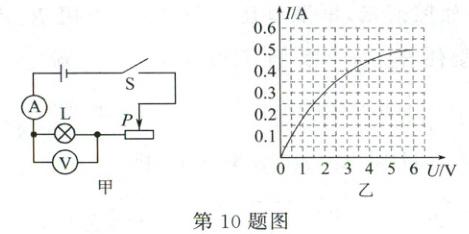

10. (4分)(2024·南通期末)如图甲所示,小灯泡L的规格是“6V 0.5A”,闭合开关S,当滑动变阻器连入电路中的电阻为4Ω时,小灯泡L正常发光。小灯泡的I - U图像如图乙所示,电源电压保持不变。下列说法正确的是 (
A.电源电压为10V
B.小灯泡的电阻始终为12Ω
C.当滑动变阻器接入电路中的电阻为20Ω时,电流表示数为0.25A
D.在图乙中画出滑动变阻器的I - U图像,它与小灯泡L的图像交点处的电流为0.45A
D
)A.电源电压为10V
B.小灯泡的电阻始终为12Ω
C.当滑动变阻器接入电路中的电阻为20Ω时,电流表示数为0.25A
D.在图乙中画出滑动变阻器的I - U图像,它与小灯泡L的图像交点处的电流为0.45A
答案：
D

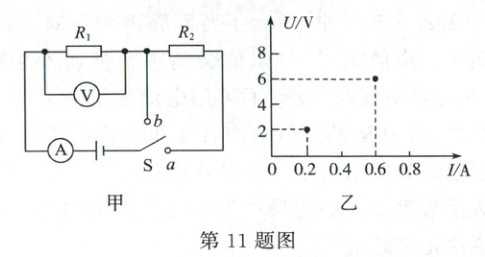

11. (9分)在图甲所示的电路中,当开关S从b转到a时,根据电流表和电压表对应的示数,在U - I坐标系中描绘了相对应的坐标点,如图乙所示,则电源电压是
6
V,电阻$R_1$的阻值是10
Ω,电阻$R_2$的阻值是20
Ω。
答案：
6 10 20
