6. (4分)在如图所示的电路中,两个电流表的规格相同$(A_1、$$A_2$两个电流表选用的量程分别为0～0.6A和0～3A),闭合开关S,两个电阻均有电流通过,两个电流表的指针偏转角度相同,则$R_1$和$R_2$的阻值之比为 (D)

A.1:5
B.5:1
C.1:4
D.4:1

答案： D

7. (4分)如图所示,电源电压保持不变,电阻$R_1 = R_2 = R_3 = 10Ω,$要使$R_2、$$R_3$并联,且其两端电压等于电源电压,应闭合开关S₁、S₂,此时电流表的示数为$I_1;$要使$R_1、$$R_2$串联,应断开开关$S_1、$$S_2,$此时电流表的示数为$I_2,$则$I_1:I_2= $4:1。

答案： S₁、S₂ 4:1

8. (9分)如图所示,甲、乙为两个相同的电压表或电流表,若断开开关S,甲、乙两表示数之比为2:1,通过$R_1$的电流为$I_1,$此时$R_1$与$R_2$并联。更换两表种类,闭合开关S,两表均有示数,此时两表均为电压表,通过$R_2$的电流为$I_2,$则$I_1:I_2= $3:1。

答案： 并 电压 3:1

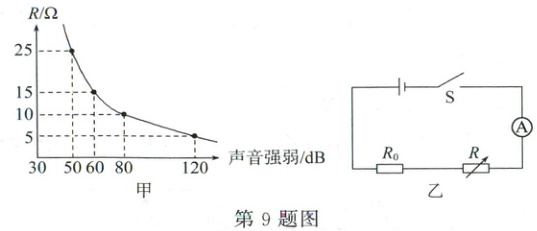

9. (4分)(2024·遂宁中考)为了监测噪声的强弱,同学们找来定值电阻R₀、声敏电阻R(阻值会随声音强弱发生变化)、电流表、学生电源等器材,设计了可用电流表的示数来反映噪声强弱的装置,其中R的阻值随声音强弱变化的关系如图甲所示,该装置电路如图乙所示。在某次测试中,当噪声为80dB时,电流表示数为0.4A;当噪声为50dB时,电流表示数为0.2A。下列说法正确的是 (D)

A.电路中的电流随声音强度增大而减小
B.R₀阻值是15Ω
C.电源电压是10V
D.当电流表示数为0.3A时,噪声强度为60dB
