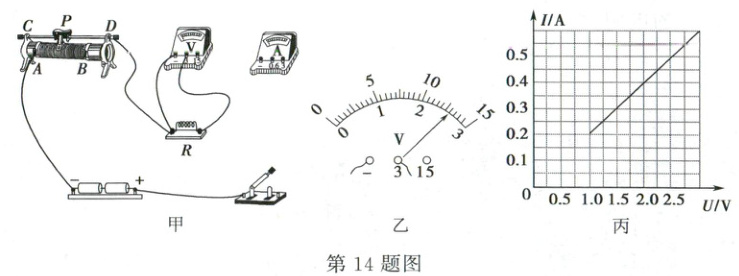

14. (21 分)小明探究“通过导体的电流与导体两端的电压关系”时,使用的器材如图甲所示。电源电压不变,$ R $ 为定值电阻。
(1)请用笔画线代替导线,将图甲的电路连接完整(要求导线不能交叉)。
(2)由于通过导体的电流可能与其两端的电压和导体的电阻都有关系,所以在本次实验中应该保持______不变；滑动变阻器除了保护电路外,还起到______的作用。
(3)连接电路时,开关应该______,闭合开关前,滑动变阻器的滑片 $ P $ 应该处于图甲中的______(选填“$ C $”或“$ D $”)端。
(4)某次实验中电压表的示数如图乙所示,电压为______$ V $。
(5)通过实验,他得到如图丙所示的 $ I - U $ 图像,根据此图像,他初步得到实验结论：导体的电阻一定时,导体中的电流与该导体两端的电压成______。
(1)请用笔画线代替导线,将图甲的电路连接完整(要求导线不能交叉)。
(2)由于通过导体的电流可能与其两端的电压和导体的电阻都有关系,所以在本次实验中应该保持______不变；滑动变阻器除了保护电路外,还起到______的作用。
(3)连接电路时,开关应该______,闭合开关前,滑动变阻器的滑片 $ P $ 应该处于图甲中的______(选填“$ C $”或“$ D $”)端。
(4)某次实验中电压表的示数如图乙所示,电压为______$ V $。
(5)通过实验,他得到如图丙所示的 $ I - U $ 图像,根据此图像,他初步得到实验结论：导体的电阻一定时,导体中的电流与该导体两端的电压成______。
答案：
(1)如图所示。
(2)电阻 改变电路中的电流和电阻两端的电压
(3)断开D
(4)2.6
(5)正比
(1)如图所示。
(2)电阻 改变电路中的电流和电阻两端的电压
(3)断开D
(4)2.6
(5)正比

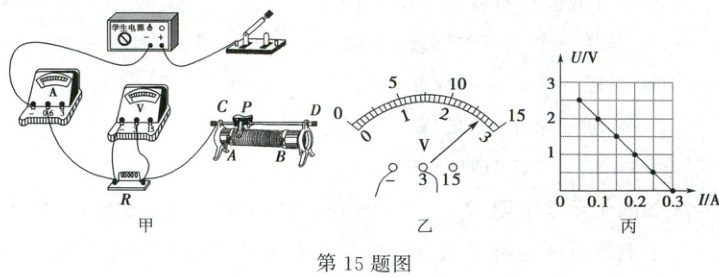

15. (12 分)用“伏安法”测未知电阻的阻值。
(1)请用笔画线代替导线,将图甲所示的实物连接成完整电路。要求：滑动变阻器的滑片 $ P $ 向右移动时,电流表的示数变小(请勿更改原有导线,导线不能交叉)。
(2)电路接通前,滑动变阻器的滑片 $ P $ 应该移至图甲中______(选填“$ A $”或“$ B $”)处。
(3)实验中,用滑动变阻器调节接入电路中的电阻,对应每次变化各测一次电流值和相应的电压值并记录到表格中。有一次测量电压表的指针如图乙所示,其示数为______$ V $。小林根据几组实验数据计算出待测电阻 $ R $ 的阻值,并绘制了 $ R $ 的 $ U - I $ 图像。小林要多次测量取平均值,是为了______。
(4)另一组的小宇用相同的器材进行实验,并根据自己所记录的实验数据绘制了如图丙所示的 $ U - I $ 图像。小林发现小宇绘制的 $ U - I $ 图像和自己绘制的 $ U - I $ 图像不同,你认为其原因是小宇______；小林根据小宇的图像也可计算出待测电阻 $ R = $______$ \Omega $。(实验过程中电源电压保持不变)
(1)请用笔画线代替导线,将图甲所示的实物连接成完整电路。要求：滑动变阻器的滑片 $ P $ 向右移动时,电流表的示数变小(请勿更改原有导线,导线不能交叉)。
(2)电路接通前,滑动变阻器的滑片 $ P $ 应该移至图甲中______(选填“$ A $”或“$ B $”)处。
(3)实验中,用滑动变阻器调节接入电路中的电阻,对应每次变化各测一次电流值和相应的电压值并记录到表格中。有一次测量电压表的指针如图乙所示,其示数为______$ V $。小林根据几组实验数据计算出待测电阻 $ R $ 的阻值,并绘制了 $ R $ 的 $ U - I $ 图像。小林要多次测量取平均值,是为了______。
(4)另一组的小宇用相同的器材进行实验,并根据自己所记录的实验数据绘制了如图丙所示的 $ U - I $ 图像。小林发现小宇绘制的 $ U - I $ 图像和自己绘制的 $ U - I $ 图像不同,你认为其原因是小宇______；小林根据小宇的图像也可计算出待测电阻 $ R = $______$ \Omega $。(实验过程中电源电压保持不变)
答案：
(1)如图所示。
(2)B
(3)2.7 减小误差
(4)将电压表并联在滑动变阻器两端了 10
(1)如图所示。
(2)B
(3)2.7 减小误差
(4)将电压表并联在滑动变阻器两端了 10
