1. (4分)(2024·内江中考)在如图所示的电路中,电源电压恒为12V,定值电阻$R_1$的阻值为5Ω,滑动变阻器$R_2$标有“50Ω 2A”字样,电流表的量程为0～3A。闭合开关S,滑动变阻器的滑片P从最右端$(R_2= 50Ω)$移动到连入电路中的电阻值为20Ω处,电流表的示数从$I_1$变为$I_2,$则$I_2$与$I_1$之差为 (C)

A.2.40A
B.2.64A
C.0.36A
D.4.40A

答案： C

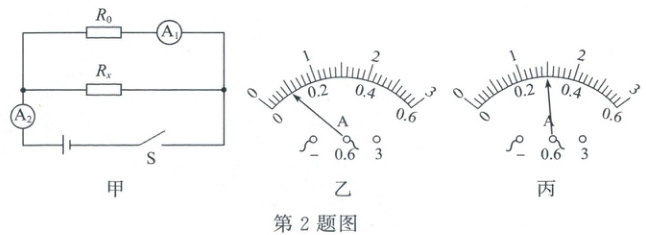

2. (4分)要测未知电阻Rₓ的阻值,现提供电压未知的电源、2个电流表、阻值为20Ω的定值电阻R₀、未知电阻Rₓ、开关以及导线若干。小路同学设计了图甲所示的电路图,并据图连接电路,闭合开关S,电流表$A_1$和$A_2$的示数分别如图乙和图丙所示,则Rₓ的阻值为 (B)

A.5Ω
B.10Ω
C.15Ω
D.20Ω

答案： B

3. (8分)如图所示的电路,电源电压为6V且保持不变,灯$L_2$的电阻是10Ω,闭合开关S,电流表$A_1$的示数是0.3A,不考虑温度对灯丝电阻的影响,求:
(1)灯$L_1$的阻值;
(2)电流表A的示数。

答案： 解:
(1)由题图可知,两灯并联,电流表A测干路中的电流,电流表A₁测灯L₁所在支路的电流,因为并联电路中各支路两端的电压相等,所以,灯L₁的阻值R₁=U/I₁=6V/0.3A=20Ω。
(2)通过灯L₂的电流I₂=U/R₂=6V/10Ω=0.6A，因并联电路中干路电流等于各支路电流之和,则电流表A的示数I=I₁+I₂=0.3A+0.6A=0.9A。
