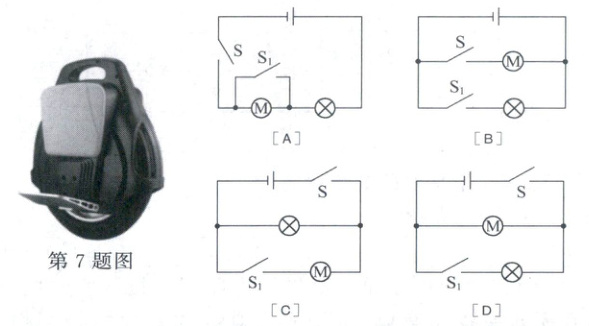

7. (4分)(2024·遂宁中考)图中的电动独轮车依靠电力驱动,低碳环保。当电源开关 $ S $ 闭合时指示灯亮起,独轮车处于待机状态,当人站在独轮车上时开关 $ S_{1} $ 自动闭合,电动机工作,独轮车才开始运动。下列电路设计符合上述要求的是(
C
)
答案：
C 解析:由题意可知,当电源开关S闭合时指示灯先亮起,等人站在独轮车上时开关S₁自动闭合,电动机才能启动,开始运动,这说明指示灯和电动机并联,开关S控制干路,开关S₁控制电动机,故C正确。故选C。
8. (4分)“创新”实验小组的同学要设计一个自动防盗报警电路。要求:夜晚开关 $ S $ 闭合后,灯亮,电铃不响;当房门被打开时,细导线 $ AB $ 被扯断,灯亮且电铃发声自动报警。请按要求用笔画线代替导线连接如图所示的电路元件。
答案：
如图所示。
如图所示。
9. (4分)火车在两节车厢之间有两间厕所,只有当两间厕所的门都关上时(每扇门相当于一个开关),车厢中指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,提醒旅客两间厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
答案：
如图所示。
如图所示。
