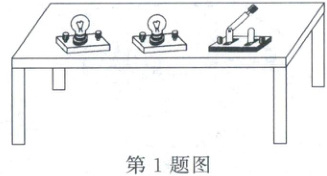

1. (4分)如图所示,桌面上有两个小灯泡和一个开关,桌面下有且只有一个电源,它们的连接电路在桌面下,无法看到。闭合开关,两灯同时发光,下列可以判断两灯一定串联的是(
A.两个灯泡的亮度一样
B.断开开关,两个灯泡均熄灭
C.通过两个灯泡的电流相等
D.两个灯泡两端的电压不相等
D
)A.两个灯泡的亮度一样
B.断开开关,两个灯泡均熄灭
C.通过两个灯泡的电流相等
D.两个灯泡两端的电压不相等
答案：
D
2. (4分)(2024·巴中中考)在如图所示的电路中,下列说法正确的是(
A.当闭合开关 $ S_{1} $、$ S_{2} $、$ S_{3} $ 时,电源短路
B.当只闭合开关 $ S_{1} $、$ S_{2} $ 时,$ L_{1} $、$ L_{2} $ 并联
C.当只闭合开关 $ S_{2} $、$ S_{3} $ 时,$ L_{1} $、$ L_{2} $ 串联
D.当只闭合开关 $ S_{1} $、$ S_{3} $ 时,$ L_{1} $、$ L_{2} $ 串联
A
)A.当闭合开关 $ S_{1} $、$ S_{2} $、$ S_{3} $ 时,电源短路
B.当只闭合开关 $ S_{1} $、$ S_{2} $ 时,$ L_{1} $、$ L_{2} $ 并联
C.当只闭合开关 $ S_{2} $、$ S_{3} $ 时,$ L_{1} $、$ L_{2} $ 串联
D.当只闭合开关 $ S_{1} $、$ S_{3} $ 时,$ L_{1} $、$ L_{2} $ 串联
答案：
A 解析:由电路图可知,同时闭合开关S₁、S₂、S₃时,电流经三个开关回到电源的负极,会造成电源短路,故A正确;当只闭合开关S₁、S₂时,L₂被短路,故B错误;当只闭合开关S₂、S₃时,L₁被短路,故C错误;当只闭合开关S₁、S₃时,电流有两条路径,L₁、L₂并联,故D错误。故选A。
3. (9分)如图所示,如果闭合开关 $ S_{2} $,断开开关 $ S_{1} $、$ S_{3} $,灯____
$ L_{1} $
(选填“$ L_{1} $”或“$ L_{2} $”)能发光;如果灯 $ L_{1} $、$ L_{2} $ 并联,需要闭合开关____$ S_{1} $、$ S_{2} $
;为了保护电路安全,实验中不能同时闭合开关____$ S_{1} $、$ S_{3} $
,否则会使电源短路。
答案：
L₁ S₁、S₂ S₁、S₃
