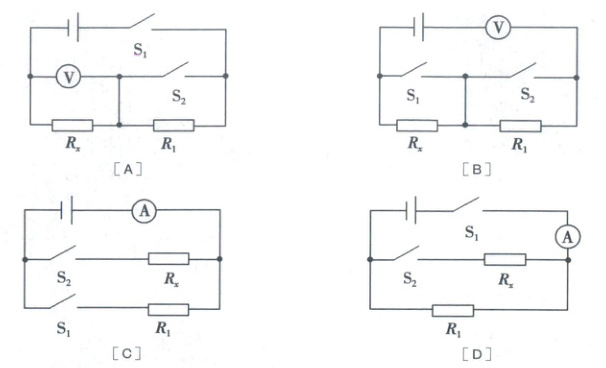

8. 在用伏安法测未知电阻 $ R_x $ 的阻值时,如果缺少电流表或电压表,可以通过增加一个定值电阻 $ R_1 $ 和开关来解决,下列四种方案错误的是(B)

答案： B

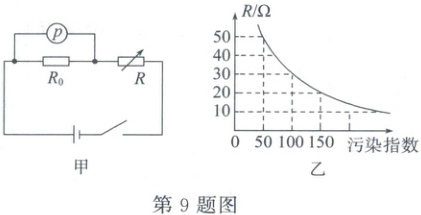

9. 某种污染指数感知设备的原理图如图甲所示,$ R_0 $ 为限流电阻,开关闭合后起保护电路的作用,$ R $ 为可以感知污染指数的气敏电阻,其阻值随污染指数变化的情况如图乙所示,$ p $ 是感知用的电学仪表。下列分析中(D)

① $ p $ 是电压表
② $ p $ 是电流表
③ 污染指数越小,仪表示数越大
④ 污染指数越小,仪表示数越小
A.只有①③正确
B.只有②④正确
C.只有②③正确
D.只有①④正确

答案： D

10. (2024·北京中考)图甲为自动气象站中的测温装置,它的测温电路可简化为图乙,其中的“恒流源”是一个特殊电源,电流大小由电源内部结构决定,当电阻 $ R $ 变化时,通过 $ R $ 的电流大小保持不变。电阻 $ R $ 的阻值随温度的变化规律如图丙所示,通过数字电压表的示数可反映环境的温度。某次环境温度从 20°C 上升到 30°C，电压表的示数变化了 $ 8\,mV $。当温度的变化值相同时,电压表示数的变化值越大,该测温装置的灵敏度越高。下列说法正确的是(C)

A.每升高1°C,$ R $ 的阻值增大 $ 1.65\,\Omega $
B.通过 $ R $ 的电流为 $ 20\,mA $
