《2025年同步测控优化设计九年级物理全一册人教版》

10. 螺线管是汽车启动器的一个重要部件,驾驶员转动钥匙发动汽车,相当于给螺线管通电。如图所示,螺线管的左端为N极,小磁针的左端为N极,A端为电源的负极。

答案： N N 负

11. (2024·湖北武汉中考)一种温度自动控制装置的原理图如图所示。制作水银温度计时,在玻璃管中封入一段金属丝,“电源1”的一极与另一段金属丝相连。
(1)闭合开关S后,当温度达到90℃时,发热电阻停止加热。
(2)当电磁铁中有电流通过时,若它的左端为N极,则“电源1”的右端为正极。
(3)为增强电磁铁的磁性,下列措施一定可行的是①(填序号)。
①增大“电源1”的电压；
②减小“电源2”的电压；
③减少电磁铁线圈匝数；
④改变电磁铁中电流的方向。

答案：
(1)90
(2)右
(3)①

12. (2024·福建中考)福建舰是我国首艘采用电磁弹射系统的航空母舰。电磁弹射系统采用飞轮储能技术,即利用电能驱动大质量的飞轮高速旋转,把电能转化为飞轮的动(机械)能,这种能量转化方式与我们学过的电动机(选填“电动机”或“发电机”)相似。

答案： 动(机械) 电动机

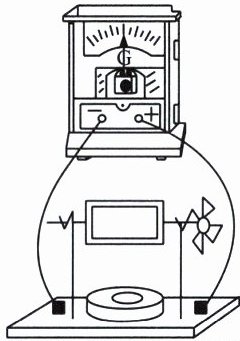

13. 右图是自制交流发电机模型。风车转动,线圈在磁场中做切割磁感线运动时,电路中就会产生感应电流,电流方向与磁场方向和线圈运动方向有关。如果把电流表换成电池,把模型当作电动机,那么此时线圈不能(选填“能”或“不能”)持续转动。

答案： 切割 磁场 不能

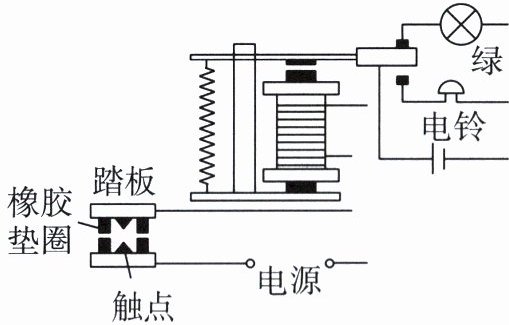

14. 小宇学习了电磁铁与自动控制后,想设计一种自动防盗报警器,原理是在家门口设置一种装置,夜深时启动,当人进入家中踩踏板时,自动报警器的电铃发出警报,无人踩踏时绿灯亮。请你根据这一原理,帮助小宇用笔画线表示导线,将图中的电路连接完整。

答案：
如图所示

15. 小明做探究通电螺线管外部磁场方向的实验。
(1)小明在嵌入螺线管的玻璃板上均匀撒满细铁屑,闭合开关,为更好地显示通电螺线管的磁场分布情况,他接下来的操作应该是轻敲玻璃板。

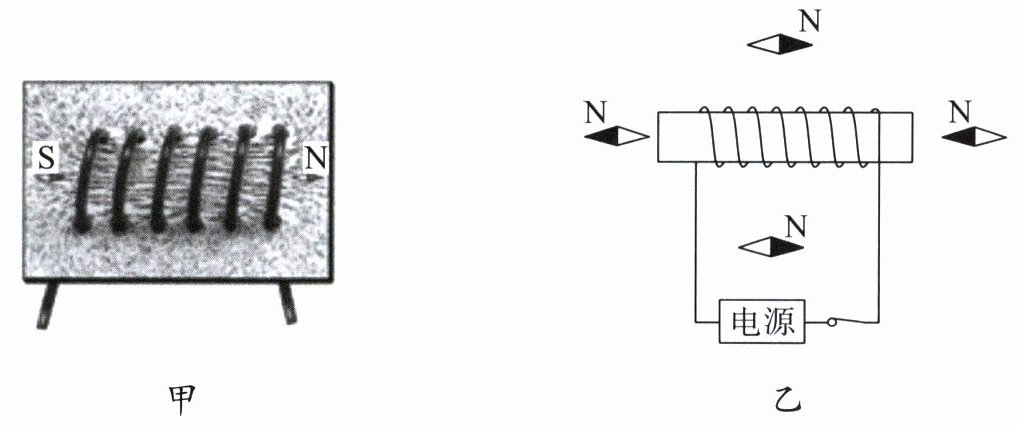

(2)小明观察到细铁屑的排列如图甲所示,同时观察到小磁针发生偏转。由此可知,通电螺线管外部的磁场与条形磁体的磁场相似。

(3)小明把小磁针放到螺线管周围的不同位置,闭合开关,小磁针的指向如图乙所示,由此可知,电源的右端为正(选填“正”或“负”)极。
(4)在螺线管中插入软铁棒可制成电磁铁,下列设备中没有用到电磁铁的是C(选填字母)。
A. 电铃
B. 电磁起重机
C. 电炉

答案：
(1)轻敲玻璃板
(2)条形
(3)正
(4)C
