13. 家庭电路中总电流如果超过安全值,就会由于电流的
热
效应,导致线路温度过高,容易引发火灾。图中所示电路中电流过大的原因是用电器总功率过大
。
答案：
热 用电器总功率过大

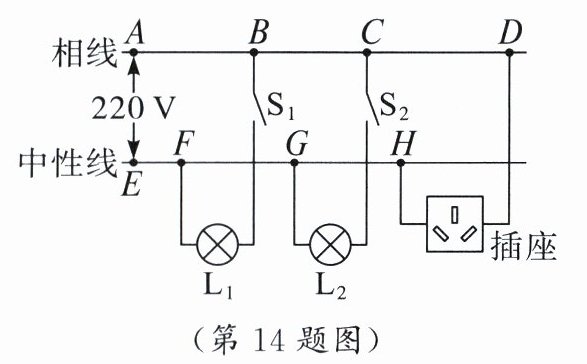

14. 小明家新房中的部分电路如图所示,存在的问题是
三孔插座没有接保护线(地线)
。问题解决后,闭合开关 $ S_{1}、S_{2} $,电灯 $ L_{1} $ 正常发光,但 $ L_{2} $ 仍然不亮。将一个新买的电热水壶插入三孔插座,电热水壶也不能工作。把测电笔分别插入三孔插座的左、右孔,氖管均能发光,则可以判断出电路的故障是F、G之间断路
。
答案：
三孔插座没有接保护线(地线) F、G之间断路
15. (2024·江苏扬州中考)图甲是某家庭电路示意图,插座与灯泡的连接方式是
并
联。闭合开关后,灯泡不亮,将测电笔分别插入插座的三个孔中,氖管都不发光,则电路故障是相线
断路。家用电能表如图乙所示,能接入电路中的用电器的最大总功率为8800
W。若家中仅有电饭锅工作,5 min 内电能表指示灯闪烁了 300 次,则电饭锅在这段时间内产生的热量是$3.6× 10^{5}$
J。
答案：
并 相线 8800 $3.6× 10^{5}$
16. 小明通过实验认识短路的危害。
【实验器材】低压电源(直流 6 V)、开关、额定电流为 1 A 的保险丝、额定电压为 6 V 的灯泡、导线、电流表(演示电流表,测量范围为 0~5 A)等。
【进行实验】
(1)如图所示,在 $ C、D $ 间接上一段保险丝,$ A、B $ 间接入电流表,其他部分按图所示连接好。
(2)当开关闭合时,灯泡
(3)断开开关,在 $ B、D $ 间接一根粗铜丝,在闭合开关的瞬间,会观察到电流表
【分析论证】$ B、D $ 间接入铜丝时,灯泡被短路。闭合开关的瞬间,电路中的电流
【实验器材】低压电源(直流 6 V)、开关、额定电流为 1 A 的保险丝、额定电压为 6 V 的灯泡、导线、电流表(演示电流表,测量范围为 0~5 A)等。
【进行实验】
(1)如图所示,在 $ C、D $ 间接上一段保险丝,$ A、B $ 间接入电流表,其他部分按图所示连接好。
(2)当开关闭合时,灯泡
发光
(选填“发光”或“不发光”),电流表有
(选填“有”或“无”)示数。(3)断开开关,在 $ B、D $ 间接一根粗铜丝,在闭合开关的瞬间,会观察到电流表
指针迅速摆动较大的幅度
,保险丝迅速熔断
。【分析论证】$ B、D $ 间接入铜丝时,灯泡被短路。闭合开关的瞬间,电路中的电流
很大
,通过保险丝和导线的电流相同
,但是保险丝的电阻比导线的大很多,因为在电流相同时,导体的电功率跟电阻成正
比,所以保险丝的电功率比铜丝的电功率大得多,保险丝的温度升高。这就是电流的热
效应。
答案：
【进行实验】
(2)发光 有
(3)指针迅速摆动较大的幅度 迅速熔断
【分析论证】很大 相同 正 热
(2)发光 有
(3)指针迅速摆动较大的幅度 迅速熔断
【分析论证】很大 相同 正 热
