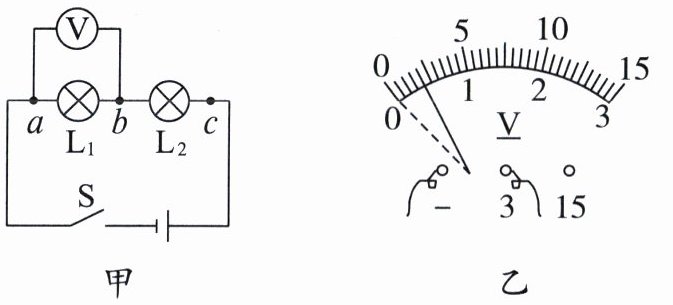

7. (多选)用如图甲所示的电路探究串联电路的电压特点。关于该实验,下列说法正确的是(AB)

A.$L_1$、$L_2$灯泡规格应不相同
B.闭合开关前,电压表指针如图乙所示,说明电压表要调零
C.闭合开关,测出$L_1$两端的电压后,仅将电压表左侧导线从$a端改接到c$端,可测出$L_2$两端的电压
D.该实验得到的结论是串联电路中电压处处相等

答案： AB

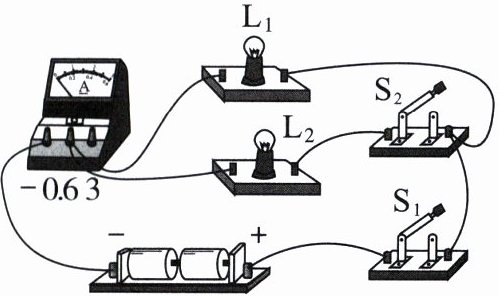

8. (多选)如图所示,电源电压不变。闭合开关$S_1和S_2$,小灯泡$L_1和L_2$均正常发光,电流表有示数。下列分析正确的是(BD)

A.小灯泡$L_1和L_2$串联
B.若断开开关$S_2$,则电流表示数会变小
C.若小灯泡$L_1比L_2$亮,则原因是小灯泡$L_1两端的电压比L_2$两端的电压大
D.若只闭合开关$S_1$,则电路中只有小灯泡$L_1$发光

答案： BD

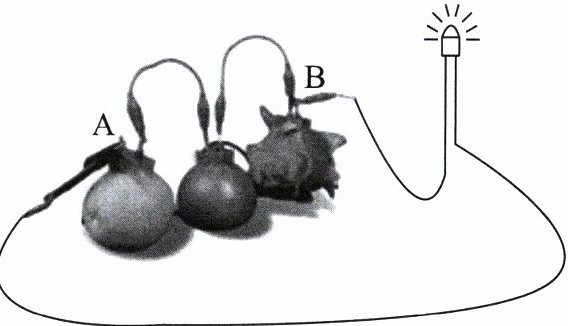

9. 某实验小组开展实验活动,小红同学制作的水果电池如图所示。图中的水果扮演了“电源”的角色,它为发光二极管提供了电压,使自由电荷在电路中定向移动形成电流。水果电池工作时将自身存贮的化学能转化为电能。此时二极管能发光,说明水果电池的正极是B(选填“A”或“B”)端。

答案： 电压 化学能 B

10. 如图所示的电路中,电压表测量的电压是灯L₂两端的电压。小明认为,将连接电压表的导线$A端点改接到C端点就能测量L_2$两端的电压了,这种接法是正确(选填“正确”或“错误”)的。

答案： L₂ 正确

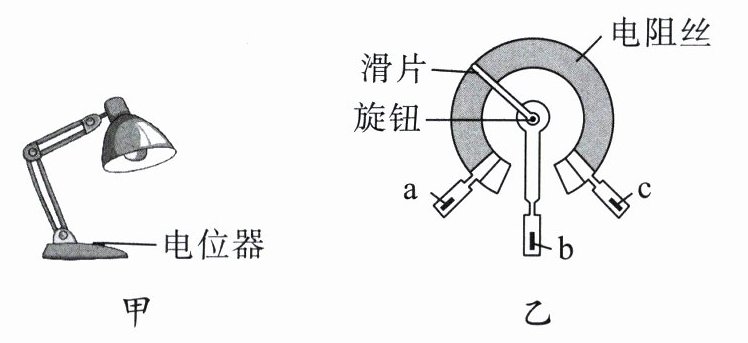

11. 如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置；乙为电位器的内部结构示意图,$a$、$b$、$c$是它的三个接线柱,旋钮可带动滑片转动。电位器应与灯泡串联(选填“串联”或“并联”)。若顺时针旋转旋钮时灯泡变亮,则需将b和c(选填“$a和b$”“$a和c$”或“$b和c$”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用镍铬合金丝(选填“铜丝”或“镍铬合金丝”)。

答案： 串联 b和c 镍铬合金丝
