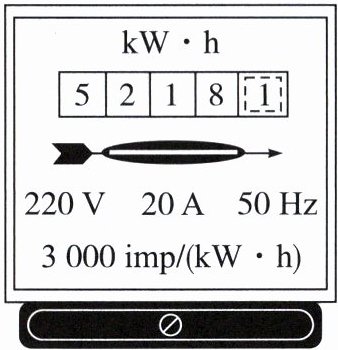

10. 小明观察到家里的电能表如图所示。他只将一个电热水器接入家庭电路,电热水器正常工作,观察到电能表指示灯闪烁 80 次用时 48 s,则这段时间内,电热水器消耗的电能为
9.6×10⁴
J,电热水器电阻丝的阻值为24.2
Ω；该热水器连续正常工作 30 min,电能表示数将变为5219.1
kW·h。
答案：
9.6×10⁴ 24.2 5219.1

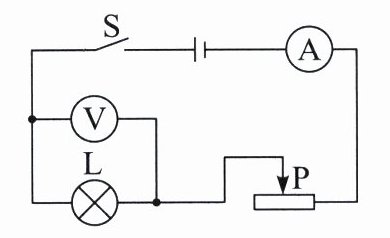

11. 用如图所示的电路测量小灯泡的功率,实验原理是：
P=UI

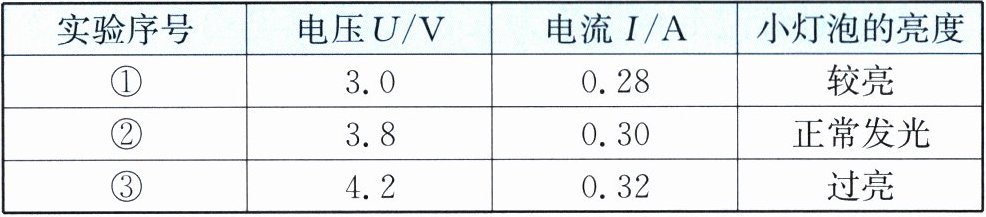

。闭合开关,调节滑动变阻器滑片 $ P $,分别使电压表的示数小于、等于和略大于小灯泡的额定电压 3.8 V,观察小灯泡的亮度,读出电压表、电流表的示数记录在表中,则小灯泡 $ L $ 的额定功率为1.14
W,小灯泡的亮度由实际功率
决定。
答案：
P=UI 1.14 实际功率

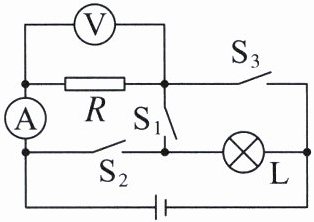

12. (2024·山东淄博中考)如图所示电路,灯 $ L $ 标有“3 V 0.9 W”字样(忽略温度对灯丝电阻的影响)。当开关 $ S_{1} $ 断开,$ S_{2} $、$ S_{3} $ 闭合时,电流表的示数为 0.6 A,灯 $ L $ 正常发光,灯 $ L $ 的电阻为
10
Ω,电压表的示数为3
V；当开关 $ S_{2} $、$ S_{3} $ 断开,$ S_{1} $ 闭合时,灯 $ L $ 与电阻器的连接方式为串联
,电流表的示数为0.2
A。
答案：
10 3 串联 0.2

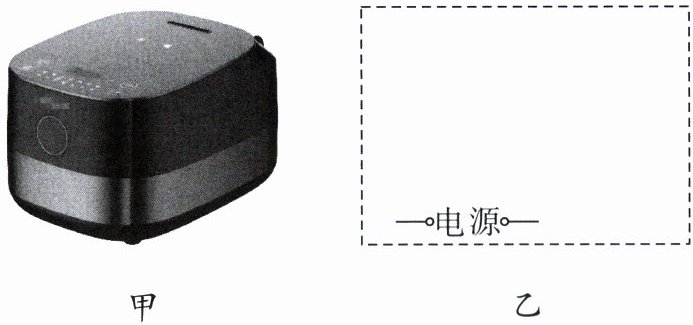

13. 小宇家电饭锅的内部电路元件可简化为两个发热电阻和两个开关,其中 $ S_{1} $ 是手动控制开关,$ S_{2} $ 是温控开关。当 $ S_{1} $、$ S_{2} $ 都闭合时,阻值分别为 $ R_{1} $、$ R_{2} $ 的两个发热电阻均工作,电饭锅处于加热状态；当温度达到设定温度时,$ S_{2} $ 自动断开,只有阻值为 $ R_{1} $ 的发热电阻工作,电饭锅处于保温状态；只要 $ S_{1} $ 断开,两个发热电阻就均不工作。图乙中已画出电源部分,请画出此电饭锅内部的电路图。
答案：
如图所示
如图所示

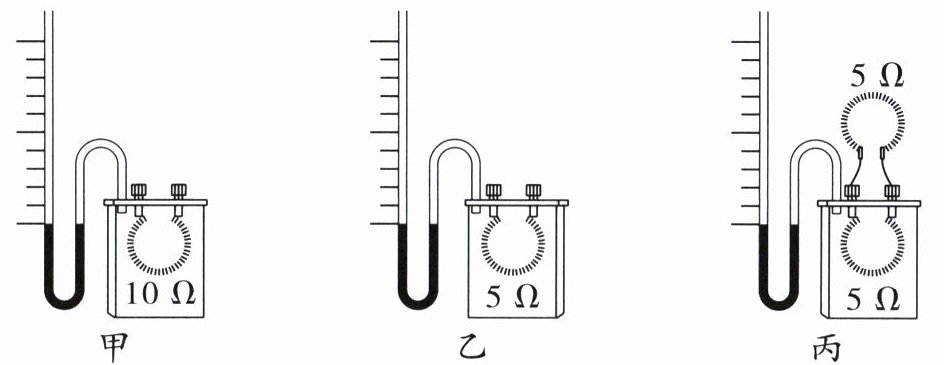

14. 在探究电流通过导体产生热量的多少与什么因素有关的实验中,某兴趣小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关。于是他们利用甲、乙、丙三个装置进行实验探究,如图所示,三个装置的透明容器中各有一段电阻丝,容器中密封着等量的空气,U 形管中液面高度的变化反映密闭空气温度的变化。
(1) 要探究电热与电阻的关系,应选用
(2) 选用乙、丙组合,串联接到电源两端进行实验,在通电时间相同的情况下,发现乙装置 U 形管中液面高度变化比丙大,由此可得到的结论是：在电阻相同、通电时间相同的情况下,
(3) 实验中通过观察 U 形管中液面高度的变化反映密闭空气温度的变化,这里采用的研究方法,通常称为
(1) 要探究电热与电阻的关系,应选用
甲、乙
组合,并将它们串联
接到电源两端进行实验。(2) 选用乙、丙组合,串联接到电源两端进行实验,在通电时间相同的情况下,发现乙装置 U 形管中液面高度变化比丙大,由此可得到的结论是：在电阻相同、通电时间相同的情况下,
通过导体的电流越大,产生的热量越多
。(3) 实验中通过观察 U 形管中液面高度的变化反映密闭空气温度的变化,这里采用的研究方法,通常称为
转换法
。
答案：
(1)甲、乙 串联
(2)通过导体的电流越大,产生的热量越多
(3)转换法
(1)甲、乙 串联
(2)通过导体的电流越大,产生的热量越多
(3)转换法
