《2025年同步测控优化设计九年级物理全一册人教版》

6. (2024·湖北武汉中考)右图是一种测定油箱内油量的装置。其中滑动变阻器电阻片的阻值为$R$,杠杆的右端是滑动变阻器的滑片,杠杆左端固定着一个浮子,油箱内油量变化时,滑片就在电阻片两端之间滑动。下列说法错误的是(D)

A.定值电阻和滑动变阻器是串联的
B.油量减少时,滑动变阻器接入电路的电阻变大
C.油量增加时,电流表示数变大
D.油箱中没有油时,电流表示数为$0$

答案： D

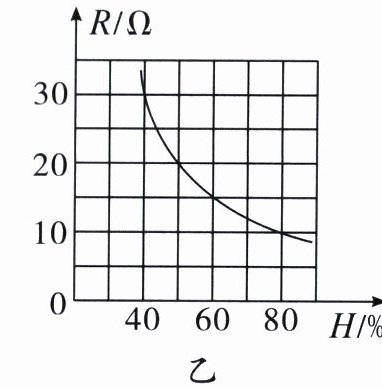

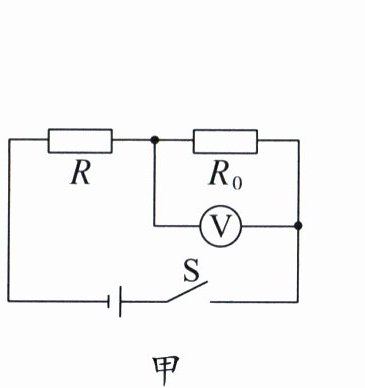

7. (多选)小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气相对湿度的电路图,如图甲所示。电源电压恒为$6\mathrm{V}$,定值电阻的阻值$R_0为20\Omega$,湿度传感器的阻值$R随空气相对湿度H$的变化关系如图乙所示。下列分析正确的是(AD)

A.空气相对湿度越大,$R$的值越小
B.空气相对湿度越大,电压表示数越小
C.当空气相对湿度为$40\%$时,电压表的示数为$3.6\mathrm{V}$
D.当电路中的电流为$0.15\mathrm{A}$时,空气相对湿度为$50\%$

答案： AD

8. (多选)用如图所示的电路探究通过导体的电流与电阻的关系。器材有干电池$2$节(每节$1.5\mathrm{V}$,串联使用),开关、滑动变阻器($20\Omega$ $2\mathrm{A}$)、电压表、电流表各一个,阻值为$5\Omega$、$10\Omega$、$15\Omega$、$20\Omega$的定值电阻各一个,导线若干。连接好电路,设定加在电阻两端的电压为$1.2\mathrm{V}$进行探究,发现在获得两组数据后无法再进行实验,为了继续使用前面两组数据,利用现有器材完成探究,下列方案中可行的是(AD)

A.用$1$节干电池作为电源
B.将设定加在电阻两端的电压调整为$2\mathrm{V}$
C.将$5\Omega$的电阻串联在开关和滑动变阻器之间
D.将$10\Omega$的电阻串联在开关和滑动变阻器之间

答案： AD

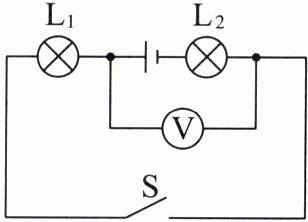

9. 如图所示,电源电压恒为$3\mathrm{V}$。闭合开关$S$,电压表的示数为$0.5\mathrm{V}$,则灯泡$L_2$两端的电压为2.5$\mathrm{V}$,灯泡$L_1与L_2$的电阻之比为1:5。

答案： 2.5 1:5

10. (2024·湖南长沙中考)小明制作了一款可调亮度的小台灯,电路如图所示。电源电压保持不变,灯丝的电阻为$10\Omega$,不考虑温度对灯丝电阻的影响,滑动变阻器标有“$20\Omega$ $1\mathrm{A}$”字样。
(1)闭合开关后,移动滑片,使阻值$R$变小时,通过灯泡的电流变大,灯泡变亮。
(2)当滑动变阻器接入电路的阻值最大时,通过灯泡的电流为$0.15\mathrm{A}$,此时灯泡两端的电压为1.5$\mathrm{V}$。若灯泡两端允许的最大电压为$2.5\mathrm{V}$,为保证电路安全,滑动变阻器接入电路的最小阻值为8$\Omega$。

答案：
(1)小
(2)1.5 8
