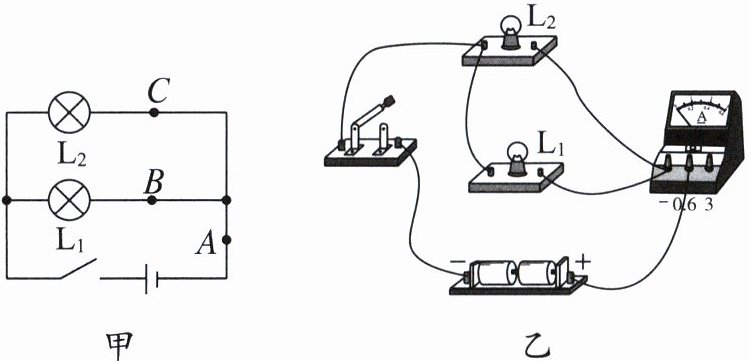

18. 探究并联电路中电流特点的实验中,小华设计了如图甲所示的电路进行实验。

(1) 小华按照要求连接电路时,发现电流表指针指在零刻度线左侧,说明实验存在的问题是______。

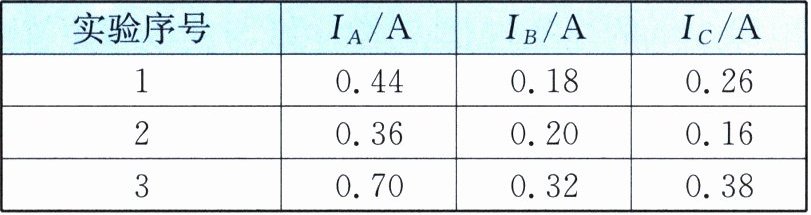

(2) 在 $ A $、$ B $、$ C $ 三处各接入一个电流表,并选择合适的量程。闭合开关,测得 $ A $、$ B $、$ C $ 三处的电流分别为 $ I_A $、$ I_B $、$ I_C $。小华更换不同的灯泡,重复实验,部分实验数据如表所示,可以得出结论：______(用文字表述)。

(3) 老师要求小华在乙图中只改动一处就测出通过 $ L_1 $ 的电流,请用笔画线表示导线,在改动的线上打“×”并画出改动后的导线。

答案：

(1)电流表没有调零
(2)并联电路中，干路电流等于各支路电流之和

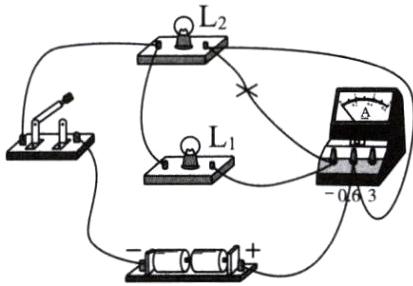

(3)如图所示

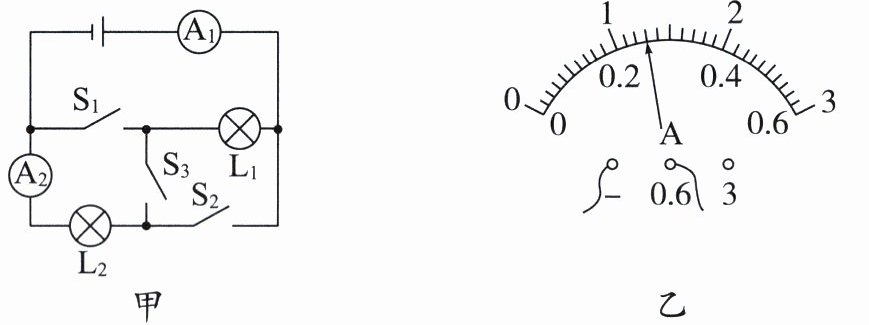

19. 如图甲所示的电路,当只闭合开关 $ S_3 $ 时,电流表 $ A_1 $ 的示数为 $ 0.1 \, A $；当只闭合开关 $ S_1 $、$ S_2 $ 时,电流表 $ A_1 $ 的示数为 $ 0.5 \, A $,电流表 $ A_2 $ 的示数如图乙所示。

(1) 当只闭合开关 $ S_3 $ 时,通过灯 $ L_1 $ 的电流是多少？
(2) 当只闭合开关 $ S_1 $、$ S_2 $ 时,通过灯 $ L_2 $ 的电流是多少？
(3) 当只闭合开关 $ S_1 $、$ S_2 $ 时,通过灯 $ L_1 $ 的电流是多少？

答案：
(1)0.1A
(2)0.26A
(3)0.24A
