15. 小雅和同学进行探究串联电路电压规律的实验。所用器材有电压恒为$3\ V$的电源,一个开关,两个灯泡$L_1和L_2$,两个相同的电压表$V_1和V_2$(测量范围均为$0\sim3\ V和0\sim15\ V$),导线若干。

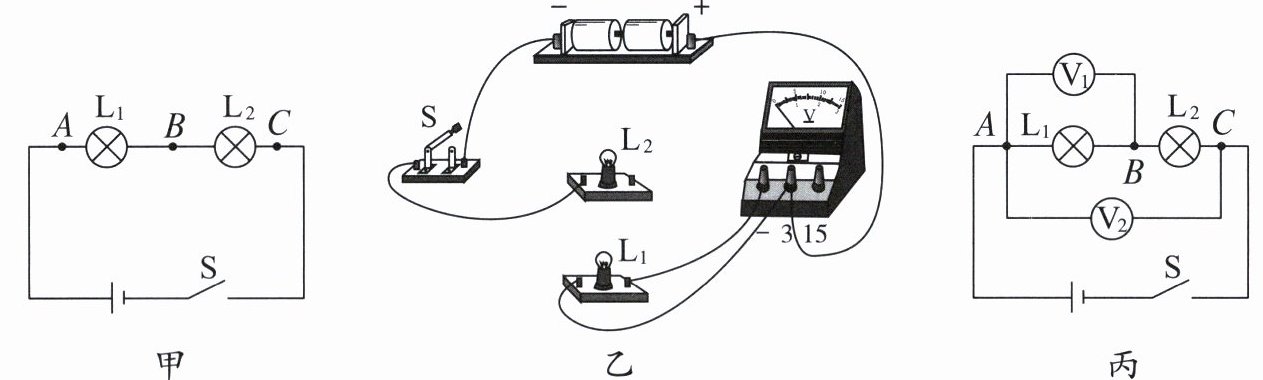

(1)他们按图甲所示的电路图连接电路,用一个电压表分别测$A$、$B$,$B$、$C$,$A$、$C$间的电压。
(2)为测量$L_1$两端电压,请在图乙中用笔画线表示导线将实物图连接完整。
(3)富有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路,闭合开关,发现电压表$V_1和V_2$的指针偏转角度相同,则可能的原因是电压表______(选填“$V_1$”或“$V_2$”)的测量范围选大了,此时电压表$V_1和V_2$的示数分别为______$V$和______$V$。
(4)解决问题后,小雅同学测出了$A$、$B间和A$、$C$间的电压,为了测量$B$、$C$间的电压,断开开关,接下来可以______。
A. 保持$B$处接线不动,将电压表$V_1的连线由A改接到C$
B. 保持$C$处接线不动,将电压表$V_2的连线由A改接到B$
(5)为了得到更普遍的规律,下列操作最合理的是______。
A. 将灯泡$L_1和L_2$互换位置进行多次测量
B. 换用不同规格的灯泡进行多次测量
(6)分析$A$、$B$,$B$、$C$,$A$、$C$间的电压关系,得出结论：在串联电路中,各部分电路两端电压之和等于电源两端的电压。

答案：

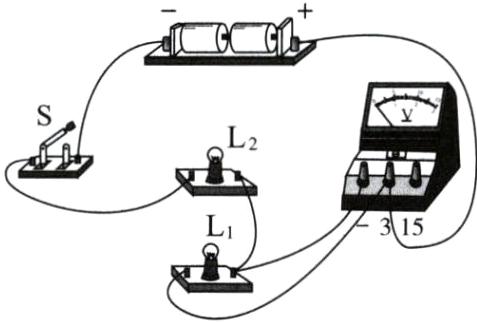

(2)如图所示

(3)V₂ 0.6 3
(4)B
(5)B
