12. 某国产品牌手机具有反向无线充电功能,点击“反向无线充电”按键即可实现无线充电,该按键的功能相当于电路元件中的
开关
。用此手机为另一部手机充电时,此手机相当于电路元件中的电源
。
答案：
开关 电源
13. 油罐车在行驶过程中,油与罐壁之间极易发生
摩擦起电
现象,会有安全隐患,因此需要在油罐车尾部安装“静电带”。在静电释放过程中,自由电子会沿“静电带”从大地移动到油罐,以“中和”油罐上的正电荷,此过程中电流的方向是从油罐到大地
(选填“从大地到油罐”或“从油罐到大地”)。
答案：
摩擦起电 从油罐到大地
14. 如图所示,开关 $ S $ 闭合后,灯 $ L_1 $、$ L_2 $ 均不亮,小华同学利用一个电流表查找电路故障。当她把电流表并联在灯 $ L_2 $ 两端时,灯 $ L_1 $ 亮而灯 $ L_2 $ 不亮；将电流表并联在灯 $ L_1 $ 两端时,两灯均不亮。由此可以推断出电路的故障为
灯L₂断路
。
答案：
灯L₂断路

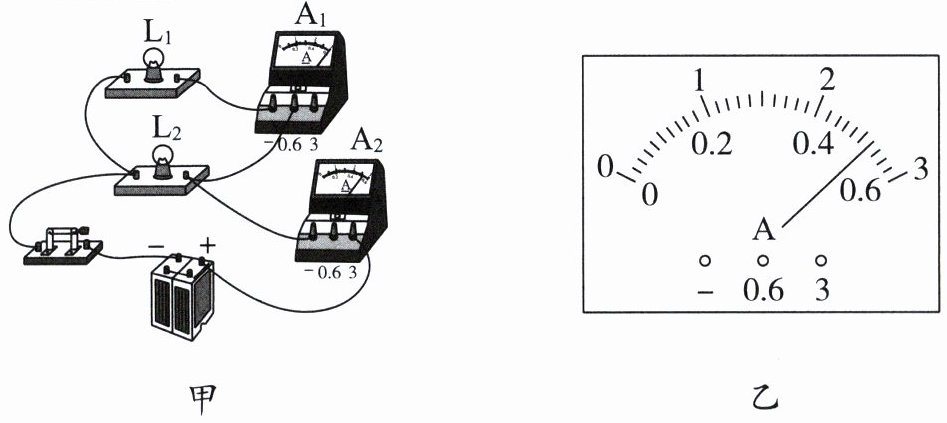

15. 如图甲所示电路,两灯正常发光,电流表 $ A_1 $ 的示数为 $ 0.6 \, A $,电流表 $ A_2 $ 的示数如图乙所示。电流表 $ A_2 $ 测量的是通过
干路
(选填“$ L_1 $”“$ L_2 $”或“干路”)的电流,通过灯 $ L_2 $ 的电流为2
$ A $。
答案：
干路 2

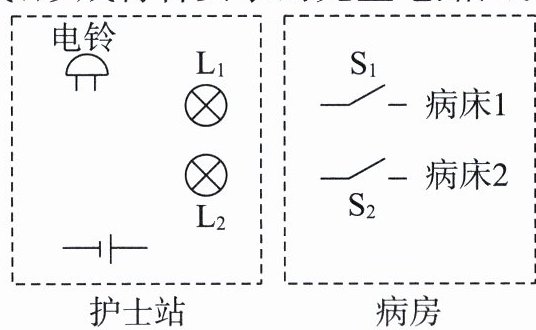

16. 设计一个病床呼叫电路。要求：开关 $ S_1 $ 控制指示灯 $ L_1 $ 和电铃；开关 $ S_2 $ 控制指示灯 $ L_2 $ 和电铃。请在图中连线,形成符合要求的完整电路图。
答案：
如图所示
如图所示
17. 下面是物理课本中“两种电荷”一节中“练习与应用”的部分内容。
如图所示,用一段细铁丝做一个支架,竖直的部分作为转动轴。把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上,吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。
再给你提供丝绸、毛皮、玻璃棒、橡胶棒等器材,请选取其中的物品,判断上面的吸管带有正电还是负电。
(1) 写出你选用的实验器材：
(2) 简述实验步骤：
(3) 实验现象及结论：
如图所示,用一段细铁丝做一个支架,竖直的部分作为转动轴。把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上,吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。
再给你提供丝绸、毛皮、玻璃棒、橡胶棒等器材,请选取其中的物品,判断上面的吸管带有正电还是负电。
(1) 写出你选用的实验器材：
毛皮、橡胶棒
。(2) 简述实验步骤：
先用毛皮摩擦橡胶棒，再用橡胶棒靠近吸管的一端
。(3) 实验现象及结论：
用毛皮摩擦过的橡胶棒靠近带电的吸管，如果观察到吸管被排斥，说明吸管带负电，如果观察到吸管被吸引，说明吸管带正电(答案合理即可)
。
答案：
(1)毛皮、橡胶棒
(2)先用毛皮摩擦橡胶棒，再用橡胶棒靠近吸管的一端
(3)用毛皮摩擦过的橡胶棒靠近带电的吸管，如果观察到吸管被排斥，说明吸管带负电，如果观察到吸管被吸引，说明吸管带正电(答案合理即可)
(1)毛皮、橡胶棒
(2)先用毛皮摩擦橡胶棒，再用橡胶棒靠近吸管的一端
(3)用毛皮摩擦过的橡胶棒靠近带电的吸管，如果观察到吸管被排斥，说明吸管带负电，如果观察到吸管被吸引，说明吸管带正电(答案合理即可)
