《2025年同步测控优化设计九年级物理全一册人教版》

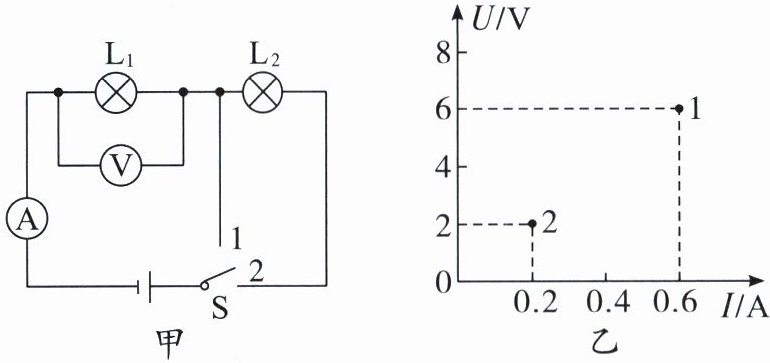

12. 如图甲所示,当开关$S由触点1转接到2$时,$L_1和L_2$的连接方式是串联,电压表、电流表的示数变化如图乙所示,则当开关$S连接触点2$时,通过$L_1$的电流是0.2$A$,灯泡$L_2$两端的电压是4$V$。

答案： 串 0.2 4

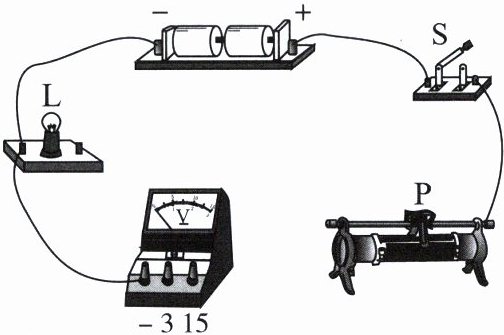

13. 在如图所示的电路中,有两根导线尚未连接,请用笔画线表示导线正确连接电路。连好后要求：①电压表测小灯泡两端电压；②闭合开关$S$,向右移动滑动变阻器的滑片$P$,小灯泡变亮。

答案：
如图所示

14. 实验小组在做探究影响导体电阻大小的因素实验时,做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。

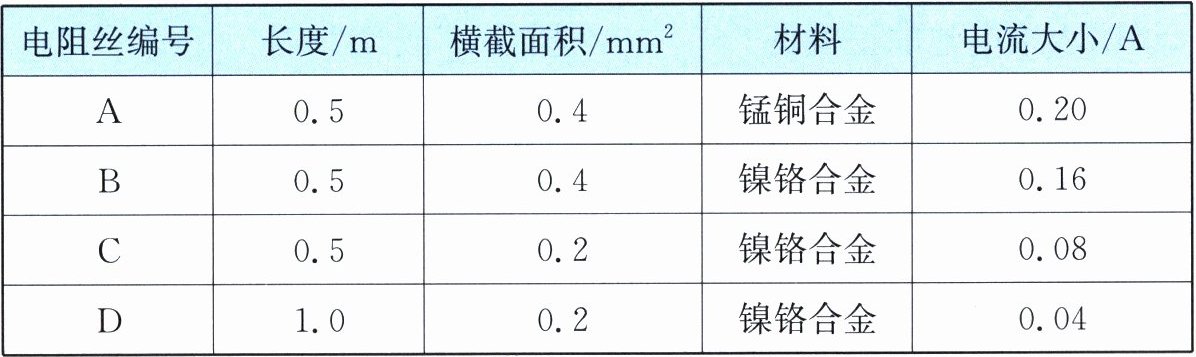

实验小组设计了如图甲所示的实验电路,并从实验室找到了$4$根电阻丝,其规格、材料如下表所示。


(1)连接电路时,开关应处于断开状态。
(2)如图甲所示的电路中,闭合开关后,在$M$、$N$之间分别接上不同的电阻丝,通过观察电流表示数可以更加准确地判断电阻丝的电阻大小。
(3)为了验证猜想三,可依次把$M$、$N$跟A、B(选填“A、B”“B、C”或“C、D”)的两端相连,闭合开关,记下相关数据,分析比较这两根电阻丝电阻的大小。
(4)实验中分别把$M$、$N跟电阻丝C$、$D$两端连接,闭合开关,电流表的示数如表中所示,分析比较$C$、$D$两根电阻丝电阻的大小,得到的结论是导体的材料和横截面积相同时，导体长度越大，电阻越大。
(5)如图乙所示,家庭装修连接电路时,连接处的电线芯要紧密缠绕几圈,这一现象可以通过将电阻丝B、C(选填“A、B”“B、C”或“C、D”)连入电路所得的结论来解释。
(6)将电阻丝$A$接入电路,闭合开关,加热电阻丝$A$,发现电流表示数变小,此现象说明导体电阻的大小与导体的温度有关。
(7)小灯泡在电路中的作用是保护电路,有人想去掉电流表,通过观察小灯泡的亮度来比较电阻的大小,与电流表相比,它的不足是小灯泡亮度变化不如电流表示数更明显和准确。

答案：
(1)断开
(2)电流表示数
(3)A、B
(4)导体的材料和横截面积相同时，导体长度越大，电阻越大
(5)B、C
(6)温度
(7)保护电路 小灯泡亮度变化不如电流表示数更明显和准确
