1. 某同学用如图所示的电路研究电阻一定时电流跟电压的关系。为了改变阻值为$R$的定值电阻两端的电压,他设计了三种方案。
甲：多节干电池串联接入$M$、$N$；
乙：电池与滑动变阻器串联接入$M$、$N$；
丙：电池先后与不同的定值电阻串联接入$M$、$N$。
可行的方案是(D)

A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行

答案： D

2. 右图是电阻器甲和乙的$I-U$图像,由图像可知,下列判断不正确的是(B)

A.甲的电阻值是$20\Omega$
B.甲的电阻值大于乙的电阻值
C.甲、乙串联,乙两端的电压为$1\mathrm{V}$时,甲两端的电压为$3\mathrm{V}$
D.甲、乙并联,通过甲的电流为$0.1\mathrm{A}$时,通过乙的电流为$0.2\mathrm{A}$

答案： B

3. (2024·山东菏泽中考)如图所示的电路,电源电压恒定。下列说法正确的是(C)

A.只闭合$S_1$,阻值为$R的电阻器与灯泡L$并联
B.只闭合$S_1$,电压表测量电阻器两端电压
C.先闭合$S_1$,再闭合$S_2$,灯泡$L$亮度变大
D.先闭合$S_1$,再闭合$S_2$,电流表示数变大

答案： C

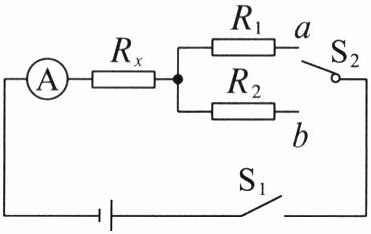

4. 如图所示,定值电阻的阻值分别为$R_1$、$R_2$,电源电压保持不变。当开关$S_1$闭合、$S_2接a$端时,电流表示数为$I$；当开关$S_1$闭合、$S_2接b$端时,电流表示数为$2I$,则未知电阻$R_x$的阻值是(D)

A.$R_1+R_2$
B.$\dfrac{R_1R_2}{R_1+R_2}$
C.$2R_1-R_2$
D.$R_1-2R_2$

答案： D

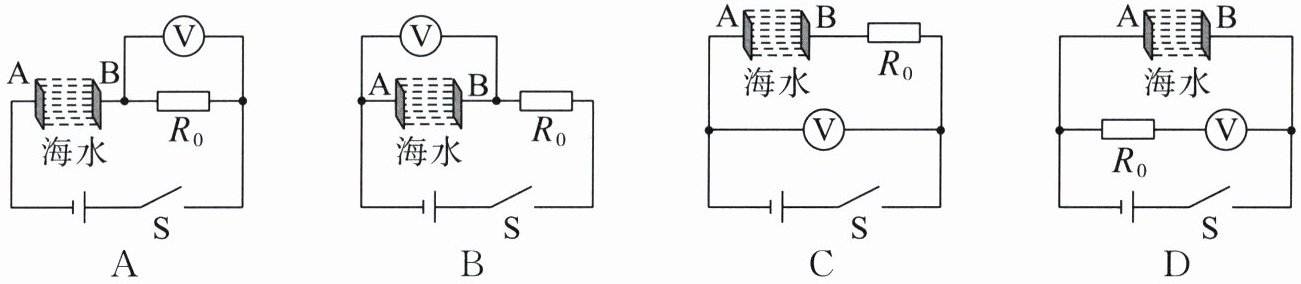

5. 海水中盐的浓度越大,其导电性越好,间距固定的金属片$A$、$B$之间海水的电阻越小。下列电路中,电源电压恒定,定值电阻的阻值为$R_0$,闭合开关$S$,海水中盐的浓度越大,电压表示数越大的是(A)

答案： A
